Datos del producto:
|
| Conformidad del SDI: | 3G/HD/SD SDI | Distancia: | LOS 5KM |
|---|---|---|---|
| Max Resolution: | 1080P@60Hz | Conectores de TX: | (1) SDI adentro, (1) ST |
| Conectores de RX: | (1) SDI hacia fuera, (1) ST | Dimensiones: | 95 x 16 x 22m m (L/W/H) |
| Resaltar: | Suplemento video del SDI HD,suplemento video de los 5km HD,suplemento de 3G SDI |
||

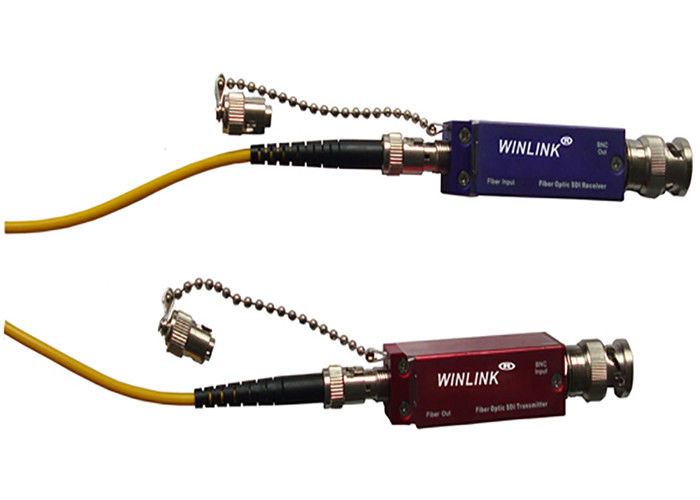

MINI 3G SDI HD suplemento video de 1080P
1. descripción de producto:
El suplemento de la fibra de Lightspeed 3G-SDI extiende la señal 3D-SDI más de una fibra unimodal, la distancia es los hasta 5km, él apoya SMPTE424M (3G-SDI), SMPTE-292M (HD-SDI) y SMTPE-259 (SD-SDI). el MINI 3G SDI HD suplemento video de 1080P tiene un conector de la fibra del ST
y un conector electrónico de 75ohm BNC, la caja metálica compacta proporcionar buen funcionamiento de la EMI y fácil caber.
2. Normal y localización de averías:
| Símbolo del LED | Color | Indicador de TX | Indicador de RX |
| Vínculo | Verde |
Para la conexión de la fibra: LED encendido: Trabajo del laser |
Para la conexión de la fibra: LED encendido: Reciba la señal óptica. |
| SIG | Verde |
Para la señal del SDI: LED encendido: La unidad de TX recibe la señal de la fuente del SDI. |
Para SDI Signa: LED encendido: La salida de la señal del SDI es normal. |
| PWR | Rojo | Indicador de la fuente de alimentación: LED encendido: La fuente de alimentación está trabajando. | Indicador de la fuente de alimentación: LED encendido: La fuente de alimentación está trabajando. |
| Nombre de producto | MINI 3G SDI HD suplemento video de 1080P | ||
3. Grupo de envío:
| artículos | Qty. | Unidad |
| Transmisor | 1 | pedazo |
| Receptor | 1 | pedazo |
| Alambre del USB | 2 | PC |
|
El manual del usuario
|
1 | pedazo |

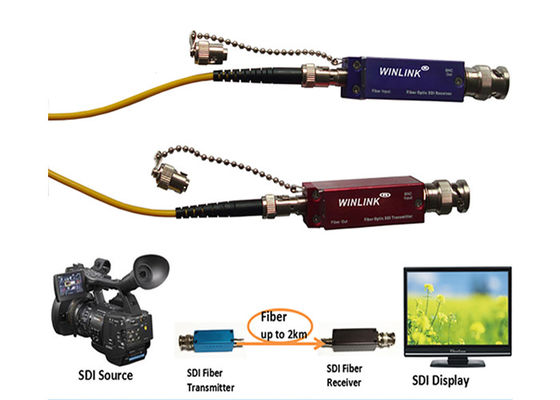

4. Diagrama de aplicaciones del MINI 3G SDI HD suplemento video de 1080P:
