Datos del producto:
|
| Conformidad de HDMI: | HDMI 2,0 | Conformidad de HDCP: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Ancho de banda video: | 18Gbps | Resolución de vídeo: | Hasta el 4:4 4K60Hz: 4 |
| Espacio de color: | 4:4 del RGB/de YCbCr: 4, 4:2 de YCbCr: 2/4:2: 0, 4:4 de YUV: 4 | protección del esd: | Modelo del cuerpo humano — ±8kV (descarga) de la distancia &±4kV (descarga del contacto) |
| Vivienda: | Recinto del metal | Color: | Negro |
| Dimensiones: | Transmisor/receptor: 61m m [W] x 88m m [D] x 18m m [H] | Peso: | Transmisor: 160g, receptor: 155g |
| Fuente de alimentación: | Entrada: CA 100 - 240V 50/60Hz hizo salir: DC 12V/1A | Consumo de energía: | 3,84 W |
| Resaltar: | suplemento video de 18Gbps HD,Suplemento video de HDMI2.0 HD,18Gbps HDMI sobre CAT Extender |
||

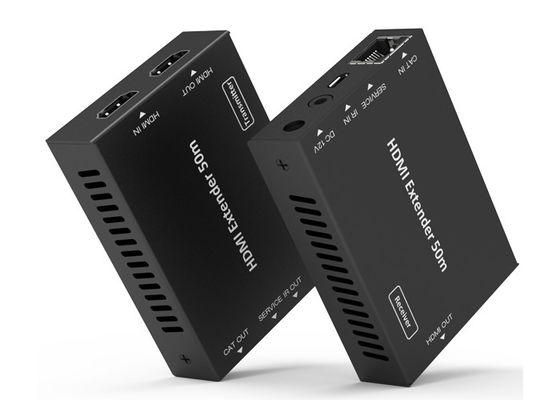

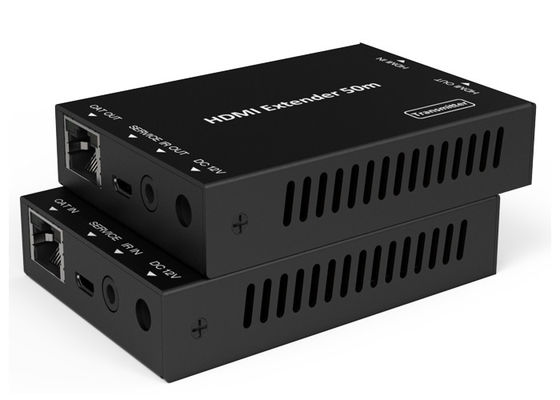

suplemento video de 18Gbps HD 50 metros de HDMI sobre CAT Metal Enclosure
18Gbps HDMI sobre CAT Extender 50 metros
1. Introducción
El suplemento de HDMI 18Gbps puede ampliar el alto vídeo de la definición/la señal audio y el IR unidireccional, y la distancia es el hasta 164ft/50 metros entre el transmisor y el receptor sobre un solo cable Cat5e/6. Apoya la resolución hasta el 4:4 de 4K2K@60Hz: 4, 18Gbps y HDCP 2,2. Además, el suplemento se equipa del paso unidireccional del IR que permite control de código fuente y una salida del lazo de HDMI.
El suplemento incluye dos unidades: unidad del transmisor y unidad del receptor. La unidad del transmisor es responsable de capturar la señal de entrada de HDMI y lleva la señal vía un cable rentable Cat6, y la emisión de señales de control del IR. La unidad del receptor es responsable de recibir señal de control del IR de la señal HDMI y el transmitir.
El suplemento ofrece la solución más conveniente para la extensión de HDMI sobre un solo Cat5e/6 con capacidad de larga distancia, y es la solución perfecta para cualquier uso.
2. Características
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 y DVI 1,0 obediente
El ☆ apoya el ancho de banda 18Gbps
El ☆ apoya la resolución de vídeo de entrada y de la salida hasta el 4:4 de 4k2k@60Hz: 4, extiende
distancia el hasta 164ft/50 metros
El ☆ apoya una salida del lazo de HDMI
El ☆ apoya el paso unidireccional del IR
El ☆ apoya la función de HDR
El ☆ apoya la función del PC (poder sobre el cable), él significa que cualquier transmisor
o el receptor es fuente alimentación al lado 12V/1A del adaptador, el otro no hace
necesite la fuente de alimentación.)
El ☆ apoya la función automática de la copia EDID
Diseño compacto del ☆ para la instalación fácil y flexible.
3. Contenido del paquete
①Suplemento de 1× HDMI 18Gbps (transmisor)
②Suplemento de 1× HDMI 18Gbps (receptor)
③Cable del arenador de 1× IR (1,5 metros)
④cable del receptor de infrarrojos de 1× 20~60KHz (1,5 metros)
⑤1× 12V/1A que cierra el adaptador
⑥4× que monta los oídos
⑦Manual del usuario 1×
4. Especificaciones
| Técnico | ||
| Conformidad de HDMI | HDMI 2,0 | |
| Conformidad de HDCP | HDCP 2,2/HDCP 1,4 | |
| Ancho de banda video | 18Gbps | |
| Resolución de vídeo | Hasta el 4:4 4K60Hz: 4 | |
| Espacio de color | 4:4 del RGB/de YCbCr: 4, 4:2 de YCbCr: 2/4:2: 0, 4:4 de YUV: 4 | |
| Intensidad del color |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2: 2/4:2: 0) de 8 bits (4:4 4K60Hz: 4) |
|
| Formatos de audio de HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, sistema Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS Amo de HD, DTS HD-HRA, DTS-X |
|
| Protección del ESD | Modelo del cuerpo humano — ±8kV (descarga) de la distancia &±4kV (descarga del contacto) | |
| Conexiones | ||
| Transmisor |
Entradas: tipo A [19-pin de 1x HDMI femenino] 1x MANTIENEN [el USB micro, pone al día el puerto] Salidas: tipo A [19-pin de 1x HDMI femenino] SALIDA de 1x IR [conector mini estéreo de 3.5m m] CAT 1x FUERA DE [RJ45, hembra de 8 pernos] |
|
| Receptor |
Entradas: 1x IR EN [conector mini estéreo de 3.5m m] CAT 1x EN [RJ45, hembra de 8 pernos] 1x MANTIENEN [el USB micro, pone al día el puerto] Salidas: tipo A [19-pin de 1x HDMI femenino] |
|
| Mecánico | ||
| Vivienda | Recinto del metal | |
| Color | Negro | |
| Dimensiones |
Transmisor/receptor: 61m m [W] x 88m m [D] x 18m m [H] |
|
| Peso | Transmisor: 160g, receptor: 155g | |
| Fuente de alimentación |
Entrada: CA 100 - 240V 50/60Hz Salida: DC 12V/1A |
|
| Consumo de energía | 3,84 W | |
| Temperatura de funcionamiento | 32 - 104°F/0 - 40°C | |
| Temperatura de almacenamiento | -4 - 140°F/-20 - 60°C | |
| Humedad relativa | 20 - Derecho del 90% (ninguna condensación) | |
| Resolución/distancia | 4K60 - Pies/metros | 4K30 / 1080P - pies/metros |
| CAT5e | el 164ft/los 50M | el 164ft/los 50M |
| CAT6/6a/7 | el 197ft/los 60M | los 230ft/los 70M |
| HDMI IN/OUT | el 10ft/3M | los 30ft/10M |
| El uso del cable de “HDMI de alta velocidad superior” se recomienda altamente. | ||
5. Controles y funciones de operación
5,1 el panel del transmisor
| Número | Nombre | Descripción de la función |
| 1 | SALIDA DE HDMI | El puerto de salida del lazo de HDMI, conecta con el dispositivo de exhibición de HDMI tal como TV o proyector con un cable de HDMI. |
| 2 | HDMI ADENTRO | El puerto de entrada de HDMI, conecta con el dispositivo de la fuente HDMI tal como DVD o jugador PS4 con un cable de HDMI. |
| 3 | SALIDA DEL CAT | Conecte con el CAT EN puerto en el lado receptor con un cable CAT6. |
| 4 |
Indicador de poder Lámpara (verde) |
La lámpara iluminará cuando el transmisor se acciona encendido. |
| 5 |
Señal de datos Lámpara indicadora (Naranja) |
La lámpara iluminará cuando el transmisor y el receptor tienen transmisión de la señal. |
| 6 | Puerto del SERVICIO | Para el uso actualizado del firmware. |
| 7 | SALIDA DEL IR | Conecte con el cable del arenador del IR de la banda ancha. La señal del IR es del IR EN el puerto del receptor. |
| 8 | DC 12V |
Fuente de alimentación de DC 12V/1A del enchufe en la unidad y conectar el adaptador con una salida de corrienta alterna. (Nota: El suplemento apoya la función del PC, significa que el transmisor o el receptor es fuente alimentación al lado del adaptador 12V/1A, el otro no necesita la fuente de alimentación.) |
5,2 el panel del receptor
| Número | Nombre | Descripción de la función |
| 1 | SALIDA DE HDMI | El puerto de salida de HDMI, conecta con el dispositivo de exhibición de HDMI tal como TV o proyector con un cable de HDMI. |
| 2 | CAT ADENTRO | Conecte con el CAT FUERA del puerto en el extremo del transmisor con un cable CAT6. |
| 3 |
Indicador de poder Lámpara (verde) |
La lámpara iluminará cuando el receptor se acciona encendido. |
| 4 |
Señal de datos Lámpara indicadora (Naranja) |
La lámpara iluminará cuando el transmisor y el receptor tienen transmisión de la señal. |
| 5 | Puerto del SERVICIO | Para el uso actualizado del firmware. |
| 6 | IR ADENTRO | Conecte con el cable del receptor de infrarrojos de la banda ancha. La señal del IR enviará al IR FUERA del puerto del transmisor. |
| 7 | DC 12V |
Fuente de alimentación de DC 12V/1A del enchufe en la unidad y conectar el adaptador con una salida de corrienta alterna. (Nota: El suplemento apoya la función del PC, significa que el transmisor o el receptor es fuente alimentación al lado del adaptador 12V/1A, el otro no necesita la fuente de alimentación.) |
5,3 IR Pin Definition
La definición del perno del receptor de infrarrojos y del arenador como abajo:
Lo que sigue es diagrama de sistemas del IR sobre método del uso del cable del IR.
6. Ejemplo de uso
