Datos del producto:
|
| Resolución: | 4k*2k 60Hz (UV42:0) | Filtro de WDM: | Filtro integrado de 1310 nm/1550 nm |
|---|---|---|---|
| Señales de entrada y salida: | Nivel TMDS (de acuerdo con DVI1.0) | Dimensión del módulo (milímetros): | 59.5LX20.0WX10.5H |
| conector óptico: | Conector LC de 1x | Conector eléctrico: | Enchufe HDMI |
| Fibra recomendada: | Fibra OM3 MM o Fibra de modo único | Ampliar distancia: | 300m |
| Resaltar: | suplemento video de los 300m HD,suplemento video de 1310nm HD,mini HDMI suplemento de 1550nm |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm conexión HDMI
Extensor de fibra HDMI de 1xLC 1310/1550nm 300m
Características:
* *Resolución de hasta 3840*2160/30Hz ((Y:U:V 4:44);
* *Apoyo a la resolución 3840*2160/30Hz2:0)
* *Extender los datos DVI hasta 300 metros a través de OM3 MMF o SMF Fiber;
* *soporte para HDCP;
* *Dispositivo desmontable con 1x LC OM3 MM Fibra o SM Fibra;
* *Los módulos son lo suficientemente compactos como para conectarse directamente a fuentes gráficas y pantallas mediante la adopción de enchufes HDMI;
* *Incluye dos (2) adaptadores de corriente continua de +5 V para el transmisor y el receptor;
* *un conector de alimentación micro USB-B;
* *Seguridad de los datos con emisiones RFI/EMI insignificantes y pérdida de calidad de vídeo debido a la ausencia de conductor de cobre;
Aplicaciones:
* *FPD, PDP y proyectores digitales para aparatos médicos, aeroespaciales, de control de tráfico, fábricas y bancos
* *FPD y proyectores digitales en salas de conferencias y auditorios
* *Quiosco con FPD digitales que muestran pantallas gráficas de movimiento completo de sistemas remotos
* *PDP muestra información en sitios públicos
* *Señal LED en las calles y en los estadios
Diagrama de aplicación:

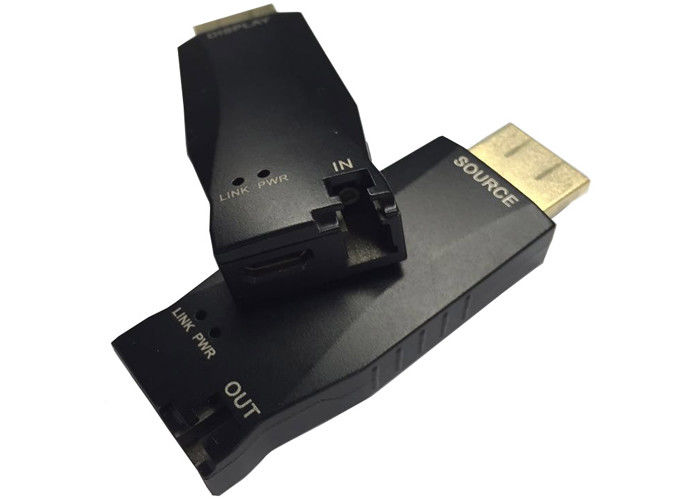

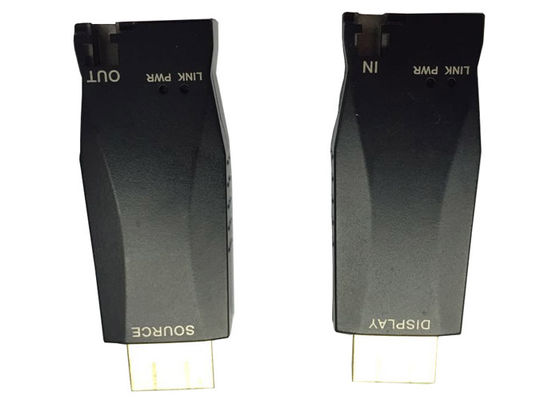

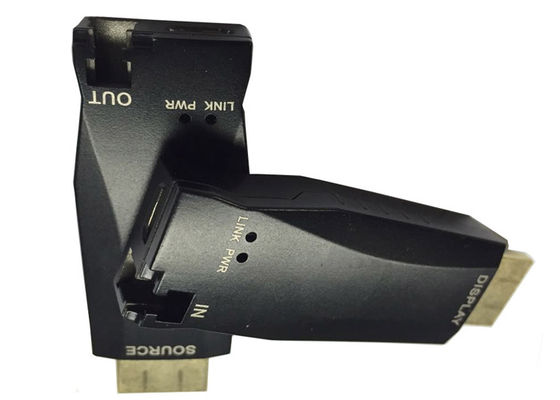

Imagen de los productos:
Descripción:
El módulo de extensión óptica WLHDMI-304S-TR consta de un módulo transmisor y un módulo receptor, cada uno de los cuales tiene un conector LC y un enchufe HDMI.Los usuarios pueden decidir la longitud de extensión a su discreción eligiendo la longitud de los cables de fibra óptica con ferrules LC en los extremosOfrece señales gráficas TMDS que pueden ampliarse hasta los límites del ancho de banda modal de las fibras de vidrio multimodo OM3 seleccionadas o las fibras de modo único.
La comunicación entre el WLHDMI-304S-T y el WLHDMI-304S-R es bidireccional, la velocidad de transmisión de datos desde el ¥T hasta el ¥R es de 10,2 Gb/s con 1310 nm y desde el ¥R hasta el ¥T es de 250 Mb/s con 1550 nm,las señales ópticas de 1310nm y 1550nm son multiplexadas a una fibra con un filtro WDM de 1310/1550nm dentro del extensor HDMI.
El WLHDMI-304S HDMI Extender es compatible con el estándar HDMI 1.4, admite una resolución de hasta 3840 * 2016 / 30Hz (YUV 4:4:4) o 3840*2016/60Hz (YUV 4:2Apoya distancias de hasta 300 m sobre OM3 MMF y SMF.
Los extensores se componen de las siguientes tres partes:
- Un transmisor; P/N: WLHDMI-304S-T
- Un receptor; P/N: WLHDMI-304S-R
- Dos adaptadores de CA a 110V-240V con toma de corriente continua 5V 1A
Especificaciones técnicas
-Especificaciones
-Especificaciones generales
|
|
Parámetro |
Especificaciones |
|
Resolución |
4k*2k 30 Hz |
Se trata de un sistema de transmisión de luz de alta intensidad.4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz. (YUV 4:2:0) |
|
|
Componentes |
Diodos láser en módulo Tx |
Laser FP de 1310 nm y PIN PD de 1550 nm |
|
Diodos fotográficos en módulo Rx |
Laser FP de 1550 nm y PIN PD de 1310 nm |
|
|
Filtro WDM |
Filtro integrado de 1310 nm/1550 nm |
|
|
Eléctrico |
Señales de entrada y salida |
Nivel TMDS (de acuerdo con DVI1.0) |
|
Tasa de transferencia de datos (datos gráficos) |
Máximo 3.4Gbps |
|
|
Frecuencia máxima del reloj de píxeles |
340 Mb/s |
|
|
Tasa de bits máxima de vídeo |
10.3Gb/s |
|
|
Jitter total al final de la salida Rx |
309 caballos de fuerza |
|
|
Los canales entre canales sesgados |
Máx. 6n |
|
|
Optos |
Presupuesto de energía de enlace |
Min 8,5 dB |
|
Mecánica |
Dimensión del módulo (mm) |
59.5LX20.0WX10.5H |
|
Conector |
Conector óptico |
Conector LC de 1x |
|
Conector eléctrico |
Enchufe HDMI |
|
|
Fibra recomendada |
Fibra OM3 MM o Fibra de modo único |
|
|
Extender la distancia |
300 metros |
|
Calificaciones máximas absolutas
|
Parámetro |
El símbolo |
El mínimo |
El número máximo |
Unidades |
|
Válvula de alimentación |
CCC de riesgo |
- No hay nada.3 |
+6.0 |
V. |
|
Voltado de entrada y de salida |
Vin/out |
- No hay nada.3 |
CCC de riesgo |
V. |
|
Temperatura de funcionamiento |
En la parte superior |
0 |
70 |
°C |
|
Humedad relativa de funcionamiento |
RHop |
5 |
80* |
Porcentaje RH |
|
Temperatura de almacenamiento |
- ¿ Qué? |
- 40 años. |
+ 85 |
°C |
|
Humedad relativa de almacenamiento |
RHto |
5 |
95* |
Porcentaje RH |
Condiciones de funcionamiento
Modulo del transmisor (convertidor de E a O)Se aplicará el método siguiente:
|
|
Parámetro |
El símbolo |
El mínimo |
Típico |
El número máximo |
Unidades |
|
Fuente de alimentación |
Válvula de alimentación |
Vcc |
4.5 |
5.0 |
5.5 |
V. |
|
Corriente de suministro |
ITcc |
- |
280 |
320 |
- ¿Qué es? |
|
|
Disposición del poder |
PRX |
- |
1.4 |
1.76 |
No |
|
|
Rechazo de la fuente de alimentación |
El PSR |
|
50 |
|
el valor de las emisiones |
|
|
DTDM |
Carga de entrada de datos |
El RLD |
|
50 |
|
Oh |
|
Voltado de alimentación gráfica |
GVCC |
+ 3 años.1 |
+ 3 años.3 |
+ 3 años.5 |
V. |
|
|
Voltado de oscilación de salida de extremo único |
GVISWING |
0.4 |
- |
0.8 |
V. |
|
|
Enlace óptico |
10Transmisor de 2 Gb/s |
|||||
|
Potencia de salida óptica |
- ¿ Por qué? |
- Seis años.0 |
|
0 |
Dbm |
|
|
Tasa de datos |
B. El trabajo |
|
10.3 |
|
Gbit/s |
|
|
Recepción de longitud de onda |
El |
1260 |
1310 |
1360 |
nm |
|
|
Urgencias |
¿ Qué pasa? |
3.5 |
|
7 |
Dbm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
Receptor de 250 Mb/s |
||||||
|
Recibir energía óptica |
- ¿ Por qué? |
-25 años. |
|
0 |
Dbm |
|
|
Tasa de datos |
B. El trabajo |
|
250 |
|
Mb/s |
|
|
Recepción de longitud de onda |
El |
1490 |
1550 |
1610 |
nm |
|
|
La señal detecta bien |
El SDg |
|
|
-25 años. |
Dbm |
|
|
Falla de detección de señal |
El SDf |
- 27 años. |
|
|
Dbm |
|
|
Presupuesto de energía de enlace |
Pbgt |
9.0 |
|
|
Db |
|
|
Jitter total |
- ¿ Qué? |
|
|
309 |
- ¿ Qué? |
|
módulo receptor; P/N: el nombre de la empresa Se aplicará el procedimiento siguiente:
|
|
Parámetro |
El símbolo |
El mínimo |
Típico |
El número máximo |
Unidades |
|
Fuente de alimentación |
Válvula de alimentación |
Vcc |
4.5 |
5.0 |
5.5 |
V. |
|
Corriente de suministro |
IRcc |
- |
280 |
320 |
- ¿Qué es? |
|
|
Disposición del poder |
PRX |
- |
1.4 |
1.76 |
No |
|
|
Rechazo de la fuente de alimentación |
El PSR |
|
50 |
|
el valor de las emisiones |
|
|
DTDM |
Carga de salida de datos |
El RLD |
|
50 |
|
Oh |
|
Voltado de alimentación gráfica |
GVCC |
+ 3 años.1 |
+ 3 años.3 |
+ 3 años.5 |
V. |
|
|
Voltado de oscilación de salida de extremo único |
GVISWING |
0.4 |
- |
0.8 |
V. |
|
|
Enlace óptico |
10.2Gb/s Receptor |
|||||
|
Recibir energía óptica |
- ¿ Por qué? |
- 14 años.5 |
|
0 |
Dbm |
|
|
Tasa de datos |
B. El trabajo |
|
10.3 |
|
Gbit/s |
|
|
Recepción de longitud de onda |
El |
1260 |
1310 |
1360 |
nm |
|
|
La señal detecta bien |
El SDg |
|
|
-14 años. |
Dbm |
|
|
Falla de detección de señal |
El SDf |
-15 años. |
|
|
Dbm |
|
|
Presupuesto de energía de enlace |
Pbgt |
8.5 |
|
|
Db |
|
|
Jitter total |
- ¿ Qué? |
|
|
309 |
- ¿ Qué? |
|
|
Transmisor de 250 Mb/s |
||||||
|
Potencia de salida óptica |
- ¿ Por qué? |
- 9 años.0 |
|
- ¿ Qué pasa? |
Dbm |
|
|
Tasa de datos |
B. El trabajo |
|
250 |
|
Mb/s |
|
|
Recepción de longitud de onda |
El |
1490 |
1550 |
1610 |
nm |
|
|
Urgencias |
¿ Qué pasa? |
9 |
|
|
Dbm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Especificaciones recomendadas de los cables de fibra óptica
|
Parámetros |
Condiciones |
Especificaciones |
|
Tipo de fibra |
|
OM3 Fibra MM o SM Fibra |
|
Atenuación del cable de fibra |
SM Fibra λ = 1310 nm |
No más de 0,5 dB/km |
|
OM3 MM Fibra λ = 1310 nm |
Max. 3,5 dB/km |
|
|
Distancia de extensión |
Fibra SM |
300 metros |
|
Fibra OM3 MM |
300 metros |
|
|
Esquivado |
|
Máximo 0,4n |
|
Atenuación de la inserción |
|
Máximo 0,5 dB |
|
Atenuación óptica total |
En extensión de 330 pies (100 metros) |
Máximo 1,5 dB |
Nota*: algunos acopladores de plástico para sujetar dos conectores LC no pudieron encajar.
Dibujo
Instalación:
Nota: Por favor instale el extensor óptico HDMI de acuerdo con el siguiente paso, si no, el extensor
No debería estar funcionando.
1. Conecte el WLHDMI-304S-T a la fuente de vídeo y conecte el WLHDMI-304S-R al
la visualización;
2Conectar la fibra entre el WLHDMI-304S-T y el WLHDMI-304S-R,
3Conecte la fuente de alimentación externa a WLHDMI-304S-T y WLHDMI-304S-R.
4.Aplicar la energía al sistema.
