HDMI 2x1 MultiViewer con la PIPA

1. introducción

Este producto es un alto rendimiento 2 al lado de 1 Multi-espectador. Apoya la alta exhibición de la fuente de entrada de la definición dos en una pantalla.

Como Multi-espectador, puede exhibir en una pantalla en 4 modos.

2. características

1. Obediente con HDMI 1.3a, HDCP 1,2;

2. Las ayudas multiplexaron la entrada de HDMI 2 y 1 salida y 4 modos de visualización;

3. Ayudas hasta la alta resolución de la definición 1080p;

4. Escalador de la ayuda para arriba, escalador abajo de la función;

5. Resolución multi de la salida de la ayuda;

6. Formato de audio digital LPCM/AC3/DTS de la ayuda

3. paquete

• Multi-espectador de HDMI 2x1 ------------------------------------------------------------------ 1PCS
• Adaptador de 5V1A DC ----------------------------------------------------------------- 1PCS
• Manual de la operación ------------------------------------------------------------------------- 1PCS

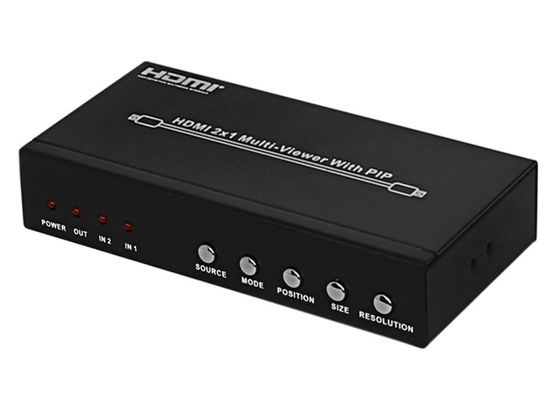

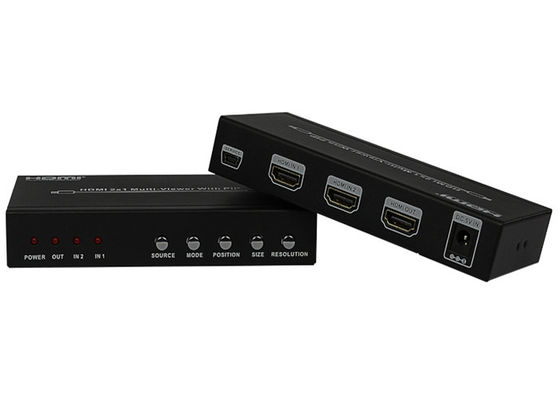

imagen 4.Produicts' para el Multi-espectador de HDMI 2x1 con la PIPA:

5. Especificaciones

1.Video ancho de banda 225MHz [6.75Gbps]

2.Input vira 2 el × hacia el lado de babor HDMI (el tipo femenino)

3.Output vira 1 × hacia el lado de babor HDMI (tipo femenino),

4.Audio hizo salir PCM2, 5,1, 7.1CH, sistema Dolby 5,1, DTS5.1

5.Input resolución 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60;

Resolución 1080p, 1080i, 720p, 1024x768,1360x768 de la salida

Modelo del cuerpo humano de la protección 6.ESD: ±8 kilovoltio (descarga) de la distancia ±4 kilovoltio (descarga del contacto)

7. Fuente de alimentación 5V/1A DC (los estándares de US/EU, CE/FCC/UL certificaron)

8. Dimensiona 70 milímetros (W)×140mm (D)×25 milímetro (h)

9. Peso 300 g

10. Metal del material del chasis

11. Negro del color de la serigrafía

12. °F °F~104 de la temperatura de funcionamiento 0 °C~40 °C/32

13. °C de la temperatura de almacenamiento −20 ~ 60 °C/−4 °F del °F ~140

14. Derecho de la humedad relativa 20~ el 90% (sin condensación)

15. Consumo de energía 10W (máximo)

6. controles y funciones de operación

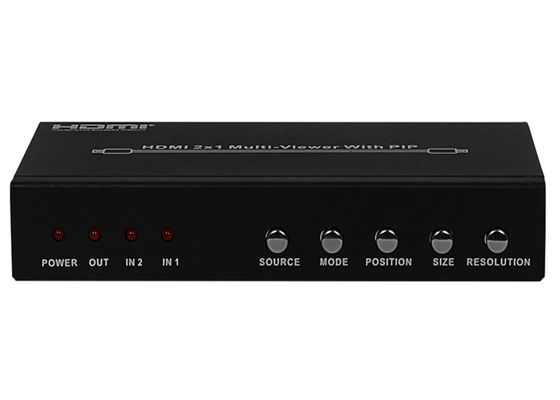

Panel de delante

• PODER LED: Este LED rojo ilumina cuando el dispositivo está conectado con la fuente de alimentación.
• LED HECHO SALIR: Este LED rojo ilumina cuando la TV tapa en salida correspondiente de HDMI

Puerto.

• EN2 LED: Este LED rojo ilumina cuando el HDMI IN2 se selecciona como imagen principal.
• EN 1 LED: Este LED rojo ilumina cuando el HDMI IN1 se selecciona como imagen principal.
• FUENTE: Presione el botón para seleccionar la fuente de entrada como imagen principal, y el LED indicará la fuente de entrada correspondiente.
• MODO: Presione el botón para seleccionar modo de visualización. El ※ considera la descripción 1.
• POSICIÓN: Presione el botón para seleccionar la posición de la imagen sub cuando en modo de la PIPA.
• TAMAÑO: Presione el botón para seleccionar el tamaño de la imagen sub cuando en modo de la PIPA.
• RESOLUCIÓN: Presione el botón para seleccionar la resolución de la salida.

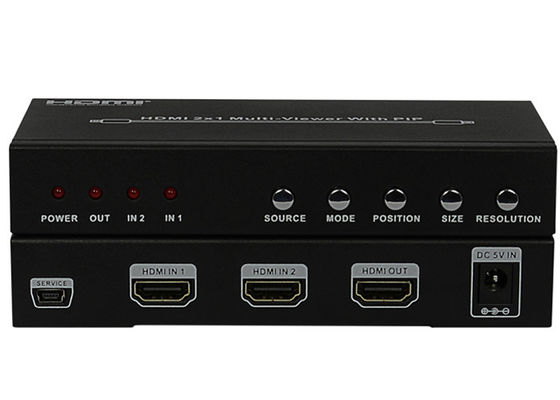

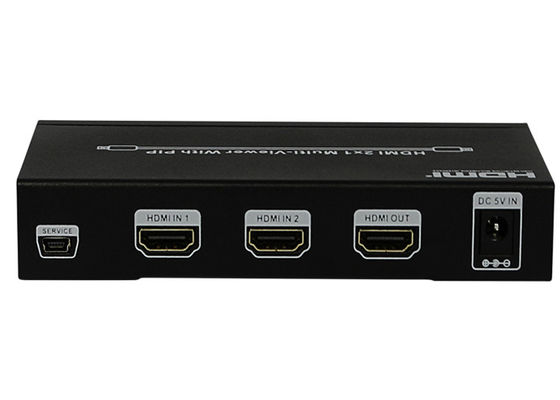

Panel trasero

• SERVICIO: Conectado con el ordenador vía la herramienta RS232, y controlado vía los programas informáticos.
• HDMI EN1: Esta ranura es donde usted conecta la salida de la fuente HDMI del DVD, PS3.
• HDMI EN2: Esta ranura es donde usted conecta la salida de la fuente HDMI del DVD, PS3.
• HDMI HIZO SALIR: Esto ranura es donde usted conecta la TVAD o el monitor con el cable de HDMI.
• DC 5V ADENTRO: Tape la fuente de corriente continua de 5V en la unidad y conecte el adaptador con el mercado de enchufe pared corriente alterna.

7. introducción del modo de la descripción 1:

1. modo 1: modo de la Uno-vista

2. Modo 2: Modo de la PIPA

3. Mode3: Modo A del POP

4. Modo 4: Modo B del POP
