Datos del producto:
|
| TRASNMITTER: | TRANSMISOR | Interfaz: | Salida del SDI (BNC femenino); Salida de HDMI (tipo una hembra); Entrada CC (hembra de 4pin LEMO) |
|---|---|---|---|
| Gama del voltaje de fuente: | 7-36V DC | Alcance de transmisión: | 150 metros |
| Consumo de energía: | < 6W=""> | Tamaño: | (L x W x H): 95.4*152.2*26m m |
| Formato video entrado: | SDI: 3G, HD, y SD-SDI (automático): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p23.9 | Intensidad del color video de proceso: | RSSI-azul (5 LED); Vínculo-amarillo; Vídeo-verde |
| Resaltar: | Suplemento inalámbrico del SDI HDMI,suplemento inalámbrico del 150m HDMI,suplemento del 150m HDMI Wifi |
||

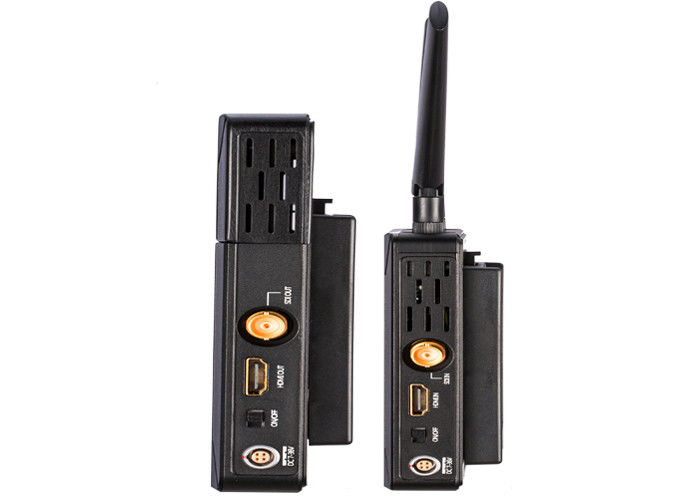

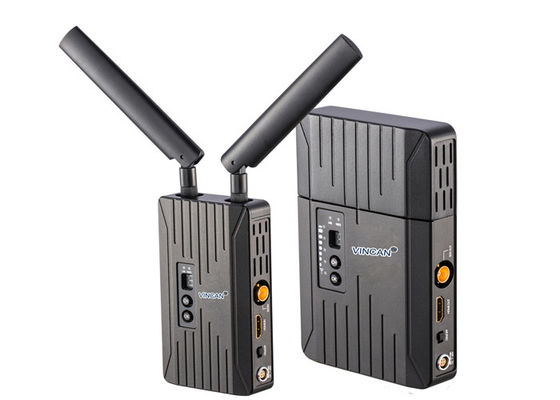

150 metros de suplemento inalámbrico de 3G SDI HDMI sin cualquier estado latente
PRO150,150 suplemento inalámbrico de los metros WHDI HDMI&3G-SDI sin cualquier estado latente
Características:
1. La hebilla de la batería de Sony F970, conveniente para la batería de campo instala y reemplazo.
2. Todos los puertos de entrada y de salida tienen nivel de la protección de +-8 kilovoltio ESD (HBM, descarga del contacto). Tape y juegue – no se requiere ningún software.
3. enchufes profesionales del perno LEMO del estándar 4.
4. Cada RX (receptor) emparejado al TX único (transmisor) en fábrica.
5. metal y estuche de plástico industriales con el enfriamiento y la durabilidad robustos.
6. antena direccional incorporada de RX.
7. indicadores de la señal para la situación de poder inalámbrica, la situación video y el receptor RSSI.
8. El caso que lleva duro proporcionar el agua y la prueba del choque al producto.
Especificación
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
y SD-SDI (automático): |
|
||
|
|
|
|
|
|
||
|
Formato video de la salida |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intensidad del color video de proceso |
|
Vínculo-amarillo; Vídeo-verde |
|
RSSI-azul (5 LED); Vínculo-amarillo; |
|
|
|
|
|
Vídeo-verde |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Banda de frecuencia |
|
5.1-5.9GHz, configurable con China, |
|
5.1-5.9GHz, configurable con China, |
|
|
|
|
Norteamérica, Europa, etc |
|
Norteamérica, Europa, etc |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modo de la modulación |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Poder de la transmisión |
|
15dBm máximo |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensibilidad del receptor |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ancho de banda ocupado |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gama de temperaturas |
|
0-40℃ (temperatura de trabajo); |
|
0-40℃ (temperatura de trabajo); |
|
|
|
|
|
-20-60℃ (temperatura de almacenamiento) |
|
-20-60℃ (temperatura de almacenamiento) |
|
|
|
|
|
|
|
|
|
|
Instalación
1) Asegúrese que la salida de la fuente de vídeo de la cámara sea ACEPTABLE, y el monitor de HD está accionado encendido y cambiado a la entrada de video conectada
puerto.
2) Asegúrese que 2 antenas de TX estén instaladas. Para los resultados óptimos fije las antenas duales bajo la forma de “V” y mantenga la línea sin obstáculo de
vista entre el transmisor y el receptor. Abajo figura para su referencia
3) Asegure toda la entrada, salida SDI o cables de HDMI están conectados.
4) Asegúrese que el transmisor y el receptor estén accionados vía la batería o la entrada CC. Entonces gire el interruptor del transmisor y del receptor respectivamente. El indicador de PODER entonces se encenderá.
5) Asegúrese que el transmisor y el receptor esté fijado con la misma frecuencia.
6) Si la cámara está en y la entrada de video está MUY BIEN, el indicador VIDEO lateral de TX se encenderá.
7) Antes de que RX acabara vínculo inalámbrico con TX, los indicadores de RSSI y los indicadores VIDEO están apagados; cuando se hace el vínculo inalámbrico, los indicadores de RSSI lo van a hacer
enciéndase primero e indique la fuerza de señal. Si el receptor detecta normal video inalámbrico internamente de interfaz de aire, VÍDEO
el indicador se encenderá. Antes de eso, si del SDI o de HDMI del vídeo el puerto hacia fuera del receptor tiene monitor de HD conectado, exhibirá un OSD de
Vínculo que conecta tan en la figura abajo.
8) El sistema pasará 20-30 segundos que construyen el vínculo, dependiendo de fuerza del vínculo y de la condición del canal de señal. Cuando es el vínculo inalámbrico
estableció la luz de RSSI iluminará, indicando la fuerza de señal inalámbrica actual, los indicadores de VIDO se encenderán, y el monitor conectado de HD
jugará el vídeo y el audio en tiempo real.
Selección de la frecuencia
El sistema de transmisión inalámbrico trabaja en la banda de frecuencia 5.1-5.9GHz y se puede configurar fexiblemente a otras bandas autorizada o del ISMO a
acomode diversas regiones globales. El panel de delante del transmisor ofrece un botón de la selección de la frecuencia (véase debajo del ejemplo), que
proporciona un máximo de 4 canales de frecuencia realizables, y apoya un máximo de 4 unidades simultáneas del receptor.
