Datos del producto:
|
| VGA: | Interfaz HD15 y vínculo con 1 interfaz audio 3,5 de la ayuda 640*480/85HZ a 1920*1200/60HZ | HDMI: | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI integran audio |
|---|---|---|---|
| Vídeo: | Identificación automática el STetem del、 PAL y SECAM, vínculo de NTSC con 1 interfaz audio de 3,5 | USB: | El interfaz estándar de 2,0, puede insertar el disco de U, integra audio; 、 Video TXT del MP3 del、 d |
| Audio: | 3,5 el interfaz audio, apoya los canales izquierdos y derechos y estéreo, interruptor STnchronously | Modo de control: | Llave del caso del、 del IR |
| Fuente de alimentación: | CA: 100 a 240 V | Poder: | 20w |
| Dimensiones (1U): | 1U cajón estándar de 19 pulgadas, 442m m (L)*45mm (H)*242mm (W) | Peso (1U): | 2.5kg |
| Puerto entrado: | 1 puerto de entrada del canal HDMI | Puerto de salida: | 9 puertos de salida de los canales HDMI |
| Resaltar: | regulador video de la pared de 20W HDMI,Regulador video de la pared de la longitud 442m m HDMI,regulador de la pared de 20W HDMI |
||

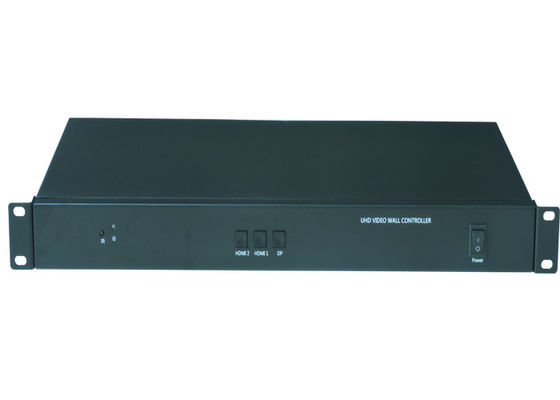

Regulador video multi With Artistic Freedom de la pared del ángulo 20W HDMI
I. las instrucciones de instalación
Para ahorrar su tiempo precioso, este manual no introduce el sentido común del campo común
uso de aparatos eléctricos,
siga por favor el sentido común de aparatos eléctricos comunes. Antes de usar el dispositivo,
lea por favor las instrucciones de funcionamiento cuidadosamente de modo que usted pueda hacer rápidamente familiar
con encargar y el uso del dispositivo.
II. los pasos de la instalación

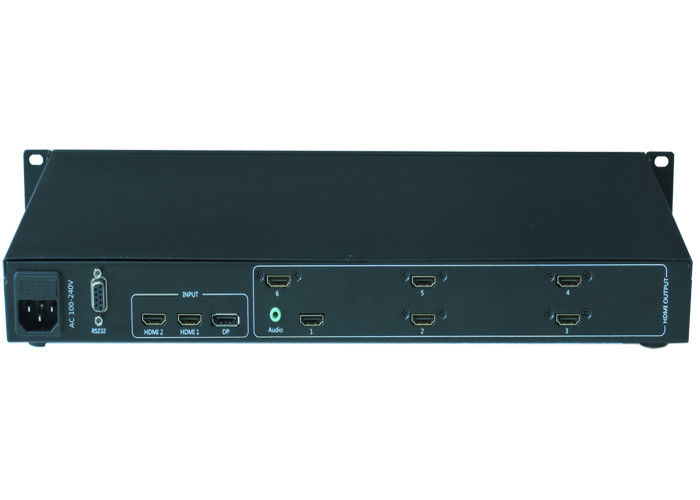

1. Conecte la salida de HDMI del procesador que empalma con el puerto de entrada de HDMI de la unidad de pantalla de cristal líquido,
y cada unidad de visualización se puede conectar con cualquier puerto de salida de HDMI del procesador que empalma;
2. Conecte la fuente de la señal que se exhibirá de los interfaces de HDMI1, de HDMI2, y del DP;
3. La primera vez que usted pone el regulador video de la pared, usted necesita conectar con el interfaz RS232 de
el regulador video de la pared a través del cable serial.
El diagrama de la instalación es como sigue:
III. poder encendido
Después de que los cables antedichos estén conectados, tape en la fuente de corriente ALTERNA 100-240V,
gire el interruptor del dispositivo,
el indicador luminoso del poder es rojo, y el dispositivo está en estado de trabajo;
Ⅳ. Parámetros técnicos
| Nombre | Especificación |
| Señal entrada | |
| VGA |
Interfaz HD15 y vínculo con 1 interfaz audio de 3,5 Ayuda 640*480/85HZ a 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI integran audio |
| Vídeo | Identificación automática el STetem de NTSC, PAL y SECAM, vínculo con 1 interfaz audio de 3,5 |
| USB |
El interfaz estándar de 2,0, puede insertar el disco de U, integra audio; Vídeo de la ayuda, imagen, MP3, TXT |
| Señal de salida | Hasta 9 salidas de la señal HDMI se pueden modificar para requisitos particulares con una resolución de la salida hasta de 1920x1080@60HZ. |
| Interfaz de HDMI | |
| Audio | 3,5 el interfaz audio, apoya los canales izquierdos y derechos y estéreo, interruptor STnchronously de la señal del sistema de pesos americano |
| otros | |
| Modo de control | IR, llave del caso |
| Fuente de alimentación | CA: 100 a 240 V |
| Modelo común | La junta estándar del patio, sola máquina modifica la junta para requisitos particulares de 2 a 9 |
| Poder | 20W |
| Tamaño del caso | |
| Dimensiones (1U) | 1U cajón estándar de 19 pulgadas, 442m m (L)*45mm (H)*242mm (W) |
| Peso (1U) | 2.5KG |
| Nombre de producto | Regulador video multi With Artistic Freedom de la pared del ángulo 20W HDMI |
