Datos del producto:
|
| nombre de producto: | programas de televisión video del procesador 10 del regulador USB/HDMI/VGA/AV TV de la pared 5x2 una | Señal entrada: | VGA, HDMI, vídeo, USB |
|---|---|---|---|
| Señal de salida: | 10 salida de x HDMI | Audio: | 3,5 el interfaz audio, apoya los canales izquierdos y derechos y estéreo, interruptor de la señal de |
| Modo de control: | Llave remota del caso del、 del、 RS232 | Fuente de alimentación: | V de la CA 100 a 240 |
| Poder: | 20W | Dimensiones (1U): | 1U cajón estándar de 19 pulgadas, 442m m (L)*45mm (H)*242mm (W) |
| Peso (1U): | 2.5KG | ||
| Resaltar: | regulador video de la pared de 5x2 LCD,regulador video de la pared de 1U LCD,procesador video de la pared de 5x2 TV |
||
procesador video video del AV TV del regulador USB HDMI VGA de la pared de 5x2 LCD
programas de televisión video del procesador 10 del regulador USB/HDMI/VGA/AV TV de la pared 5x2 una pantalla que empalma para la exhibición de LED/LCD
1, introducción de productos:
programas de televisión video del procesador 10 del regulador USB/HDMI/VGA/AV TV de la pared 5x2 una pantalla que empalma para la exhibición de LED/LCD
se diseña ser verdad un procesador modular de la pared del vídeo de in/out, capturar, convertido del ANUNCIO, ruta, distribuyen la señal del todo-formato a la pared video múltiple, incluyendo LCD TV, HIZO, DLP, plasma, etc., mientras que mantiene una señal numérica verdadera.
El regulador video de la pared de LM-TV10 2x5 con muchos diversos interfaces video, incluye HDMI, VGA, sistema de pesos americano, y es puede descifrar el vídeo (como RMVB), audio (como el MP3), solo de la foto (como JPG) a través de la interfaz USB. cada vídeo con audio se puede cambiar junto. el interfaz de la salida HDMI, resolución es 1080P o 720P, choosen por el usuario.
programas de televisión video del procesador 10 del regulador USB/HDMI/VGA/AV TV de la pared 5x2 una pantalla que empalma para la exhibición de LED/LCD
El regulador video de la pared se puede controlar por remoto, el botón y RS232.
2, introducción de la función:
1, modelo de la Multi-pantalla
El usuario puede aumentar o reducir los módulos de salida debidos adoptar diseño modular. Y la sola máquina puede 25 salida de la señal de la junta del máximo HDMI con protocolo de la compatibilidad DVI. Puede realizar la junta ilimitada a través de la conexión de cascada; Según demanda del usuario, la sola máquina puede ser diversas clases modificadas para requisitos particulares de modelos de la multi-pantalla tales como ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2, señal entrada

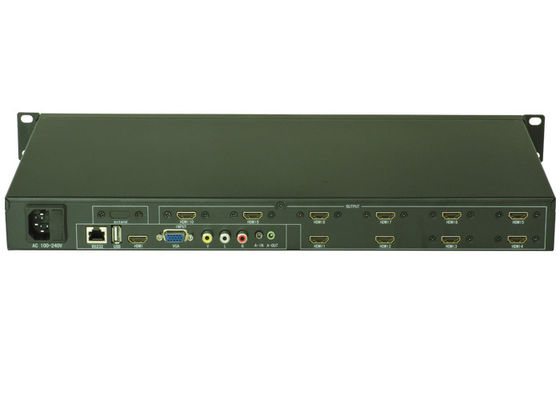

Puede apoyar 4 que la señal de entrada en total consiste en 1 vídeo compuesto, 1 VGA, 1 HDMI, 1 USB; y HDMI y la interfaz USB con el funtion audio y video el descifrar, el vídeo compuesto y la señal de VGA añaden el interfaz audio relevante. Cuál es más, toda la señal video de la entrada puede cambiar con a la salida audio en la sincronización. Lo que sigue es el diagrama del interfaz:
3, función del espejo
Compare con el procesador común de la multi-pantalla, él puede realizar que 180°mirror vuelcan la función hacia cada sola unidad de visualización. Disminuirá agudamente el hueco de la junta del LCD, que hacen imagen más viva si el vuelco 180°toward del LCD TV sobre fila cuando el usuario LCD ordinario común TV.Following mostrado:
Antes de vuelco después del vuelco
4, borde que esconde la función
Sin la función del espacio en blanco del borde, toda la unidad de visualización común tiene hueco del marco, que hacen que la imagen tirón rasga para arriba en la visión y la sensación artificiales; Imagen más natural y animada sin la transformación y el drenaje después de proceso del espacio en blanco del borde. Después de es el diagrama de la comparación;
Sin el borde que esconde la función después del borde que esconde proceso
5, USB transmiten la función
El producto puede apoyar el USB para transmitir y la función común. Después de acabar la función básica común del LCD, el usuario puede fijar el juego común simplemente video o imagen del modelo. Es simple y la asignación adicional útil, no de la necesidad un ordenador o el otro equipo de la difusión, solamente necesitamos hacer debemos insertar un disco de U en la interfaz USB en nuestro proceso multi-sceen del producto.
6, función dominante
Funciones que empalman múltiples del *** con 9 salidas de HDMI (3×3, 2×4, 4×2)
Señal múltiple de la entrada de video del *** con 1 HDMI, 1 DVI, 1 VGA, 1 USB
Función del espejo de la ayuda del ***
Función de la máscara del edage de la ayuda del ***
El *** apoyan RS232 y teledirigidos
| vídeo | |
| protocolo | Protocolo de la ayuda hdcp1.3, protocolo de la ayuda hdmi1.3, compatible con el protocolo dvi1.0 |
| Aumento | 0 DB |
| Ancho de banda del interfaz | 2.25Gbps (total 6.75Gbps, 2.25Gbps por color) |
| Resolución máxima de la ayuda |
HDPC: 1920x1200P@ 60_24bit, TVAD: 1920x1080P@60_36bit |
| Mordió la inquietud del reloj | <0> |
| Mordió tiempo de subida | <0> |
| Mordió tiempo de caída | <0> |
| Retraso de transmisión máximo | 5nS (±1nS) |
| Velocidad que cambia | 200 ns (tiempo máximo) |
| Entrada de video | |
| interfaz | Vga/interfaz femenino de dvi-d/hdmi-a |
| Fuerza de señal | T.M.D.S +/- 0.4Vpp |
| impedancia | 50 Ω |
| Incorpore el edid | Edid vive reescribible |
| Distancia máxima recomendada de la entrada | Menos de 40 metros en 1920x1080@60 (uso recomendado del alambre especial certificado de HDMI, tal como alambre de Molex TM) |
| Salida video | |
| interfaz | Vga/interfaz femenino de dvi-d/hdmi-a |
| impedancia | 50Ω |
| Distancia recomendada de la salida máxima | Menos de 10 metros en 1920x1200@60 (uso recomendado de alambres HDMI-específicos certificados tales como alambres de Molex TM) |
| Tipo del control | |
| Interfaz de control serial | Rs-232, varón y d-tipo femenino interfaz de 9 pernos |
| Velocidad y protocolo | Velocidad: 9600, bits de datos: 8 pedazos, paran pedazos: 1, ninguna paridad |
| Estructura serial del puerto del control | 2 = TX, 3 = RX, 5 = TIERRA |
| especificación | |
| fuente de alimentación | 100VAC ~ 240VAC, 50/60 herzios, fuente de alimentación adaptante internacional |
| temperatura | Temperatura del almacenamiento y del uso: -20° ~ +70° |
| humedad | Humedad del almacenamiento y del uso: el 10% ~ el 90% |
| Tamaño del chasis | Conforme a modelo real |
| peso del producto | Conforme a modelo real |
| Tiempo medio de buen funcionamiento | 30.000 horas |
| Garantía | garantía libre de 1 año, mantenimiento del curso de la vida |
Prensa de la llave del caso
7, función teledirigida
Teledirigido es el arreglo para requisitos particulares exclusivo para, función del procesador de la multi-pantalla la cada está totalmente conforme a cerrar remoto y el mercado no puede comprarlo. El cotroller remoto adopta diseño supersensible, así que es metros del attainability 7 a 10 de la distancia, y puede satisfacer todas las funciones del procesador de la multi-pantalla, tales como ajustes, interruptor, ajusta. Como las demostraciones siguientes de la imagen:
8, topología del sistema
