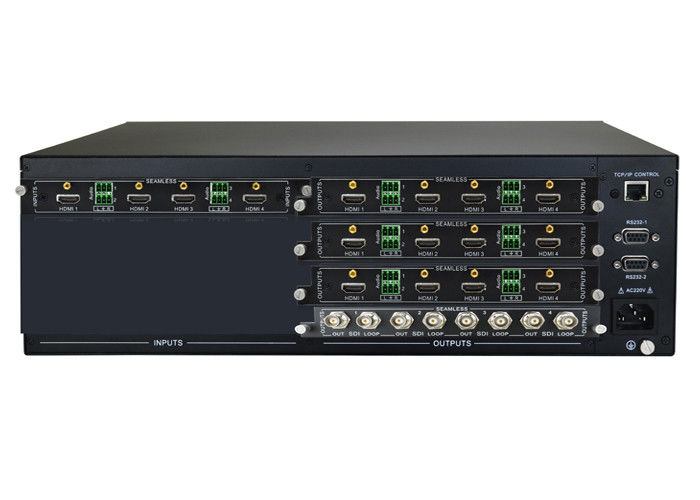

El interruptor video modular de la matriz de 4K UHD con 4 Hdmi entró salida del SDI

El interruptor video modular de la matriz de 4K UHD con 4 Hdmi entró salida del SDI

interruptor video modular de la matriz de 4K UHD con 4 hdmi de la entrada 12 del hdmi y salida de 4 ch SDI

1. Descripción

Las tarjetas modulares opcionales de la entrada incluyen las conexiones siguientes: HDMI, DVI, VGA, HDBaseT (con RS232 y la banda ancha bidireccional IR),

Fibra óptica y vídeo análogo con el escalamiento digital vía HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, vídeo componente, s-video y

vídeo compuesto). Las tarjetas modulares de la salida incluyen las conexiones siguientes: HDMI, SDI, DVI, VGA, HDBaseT y fibra óptica.

El integrar audio estéreo se apoya en las tarjetas de la entrada de HDMI para permitir que el audio análogo sea insertado en la señal numérica. Poder audio estérea

también de-ser integrado usando las tarjetas de la salida de HDMI o de HDBaseT. La gestión avanzada de EDID restringe fuentes para hacer salir solamente audio estéreo,

mientras que emula a los datos de video nativos de las exhibiciones atadas. Este sistema permite que el audio análogo sea cambiado con el vídeo digital emparejado,

eliminación del requisito para un interruptor audio adicional de la matriz.

Los casquillos claros del botón proporcionan el texto legible en el panel de delante, que se puede modificar para requisitos particulares para cada instalación. Control vía IR, RS232, y

El TCP/IP proporciona una amplia gama de opciones para los sistemas de control de los terceros. Diez precolocaciones programables proporcionan medios eficientes del configuración

la distribución video y audio para los modelos comunes del uso.

2. características

• resolución de 4K UHD vía HDMI y HDBaseT

• Conexiones apoyadas: VGA, SDI, DVI, HDMI, HDBaseT y fibra óptica

• Alto ancho de banda hasta 10,2 Gbps

• Añada las tarjetas modulares de la entrada-salida basadas en la capacidad de expansión

• Ultra-transferencia del cruce

• Gestión avanzada de HDCP y de EDID

• Diseño intercambiable caliente

• Botones iluminados claros

• Control vía el IR, Ethernet y RS-232

• 10 precolocaciones globales

• Panel de delante LCD para cambiar y la situación

• Cerradura de la seguridad del panel de delante

• Recinto de aluminio estante-aumentable de 3 RU

3.Specification.

Conexiones de la entrada-salida:

• El chasis entró: 4 tarjetas de la entrada de x

• Salida del chasis: 4 tarjetas de la salida de x

• Ancho de banda para cada entrada-salida: 340 megaciclos (10,2 Gbps)

• Impedancia de la entrada-salida: 75 ohmios

• Velocidad que cambia: 200ns (máximo)

• Aumento: 0 DB

• Retraso máximo: 5nS (+/- 1nS)

Control:

• Puerto serial del control: RS-232, conector femenino de 9 pernos D

• Pin Configurations: 2 = TX, 3 = RX, 5 = TIERRA

• Control del panel de delante: Botones

• Control del TCP/IP vía Ethernet

General y ambiental:

• Material: El negro pintó el tamaño de aluminio de capítulo: 3 chasis del estante del RU

• Humedad: el 10% ~ el 90%

• Temperatura de funcionamiento: 0° a +40° C (+32° a +104° F)

• Humedad de funcionamiento el 20% al 90%, sin condensación

• Temperatura de almacenamiento -10° a +60° C (+14° a +140° F)

• Humedad el 20% al 90% del almacenamiento, sin condensación

• Instalación: Atormente aumentable

Poder, ESD y regulador

• Fuente de alimentación internacional: 110VAC ~ 240VAC, 50/60Hz

• Consumo de energía: 135 vatios poblados completamente

• Protección del ESD: 15kV

• Regulador: CE, RoHs, FCC

• Dimensión del caso: 483x317x133m m (3U)

• Peso del envío del producto: 7,71 kilogramos (17 libras.)

4. Usando el uso:
