Datos del producto:
|
| Tarifas de transmisión del SDI: | 2,970 Gbps, 1,485 Gbps | Estándar de SMPTE: | los 425M Level A y B, los 424M, los 292M, 259M-C |
|---|---|---|---|
| Distancia del cable del SDI: | 3G/HD/hasta 100/200 metro con el cable de BELDEN 1694A | Distancia del cable de HDMI: | 10 m, 8/12-bit |
| Consumo de energía: | 5W | Dimensiones: | 110m m (W)×288mm (D)×32 milímetro (h) |
| Peso: | 750 g | Material del chasis: | Metal |
| Resaltar: | conversor HDMI 2.970Gbps,conversor HDMI 5W,convertidor de 1.485Gbps SDI |
||
conversor HDMI 2.970Gbps

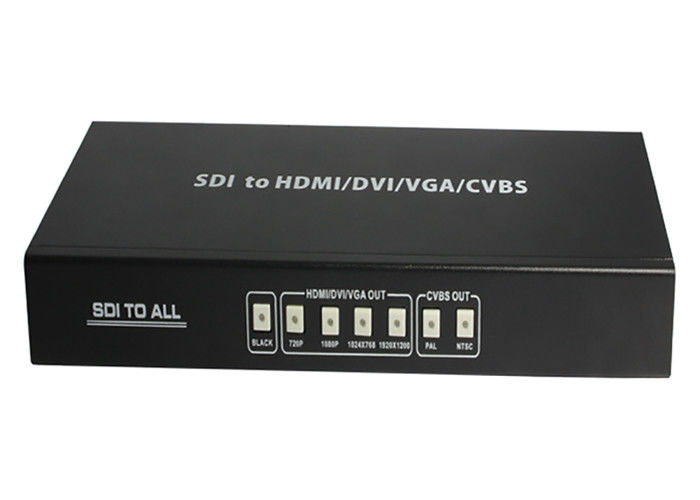

TODOS al convertidor del escalador del SDI
1. Introducción
El SDI a TODO EL convertidor del escalador permite las señales SD, HD y 3G-SDI de ser mostrado en la exhibición del puerto de HDMI/DVI/VGA/Composite. Esto significa que es más fácil ahora que los profesionales distribuir y extiendan su señal del SDI mientras que da a la capacidad al trabajo de exhibición sobre estos la exhibición. Además, los gracias a los usuarios de las salidas de audio de L/R pueden hacer salir formatos de audio análogos mientras que lazo-por usuarios de las ventajas del diseño 3G-SDI dejándolos contenido simultáneo de la demostración en exhibiciones del puerto del SDI y de HDMI/DVI/VGA/Composite.
2. Características
Señales de entrada SD-SDI, HD-SDI y 3G-SDI de las ayudas con la auto-detección;
Ayudas HDMI/DVI/VGA/Composite y salida del SDI (puente) simultáneamente;
El interfaz del SDI actúa en los bitratos de 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/s, 1.485/1.001 Gbit/s y 270 Mb/s;
Apoya distancia de la entrada-salida del SDI hasta 100 metros (3G-SDI), 200
metros (HD-SDI), o 300 metros (SD-SDI);
Escale cualquier señal del SDI a HDMI/DVI/VGA/Composite:
1. sincronizaciones de HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. formato compuesto: PAL, NTSC;
Modos de entrada del SDI de las ayudas:
1. SD-SDI (SMPTE 259M-C, en los bitratos de 270 mbit/s)
2. HD-SDI (SMPTE los 292M, en los bitratos de 1,485 Gbit/s y de 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, en los bitratos de 2,970 Gbit/s y
2.970/1.001 Gbit/s)
Ø apoya salida negra de la señal de la pantalla;
Ø igualó y re-registró salida del lazo;
Salida audio alternativa de Ø a 2CH análogo;
Contenido del paquete
SDI a TODO EL convertidor 1pcs del escalador
Adaptador 1pcs de la corriente continua de 12V/2.5A
Operación 1pcs manual
3. especificación
Estándar ................................................ los 425M Level A y B, los 424M, los 292M, 259M-C de SMPTE
Tarifas de transmisión del SDI ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, y 270Mbps

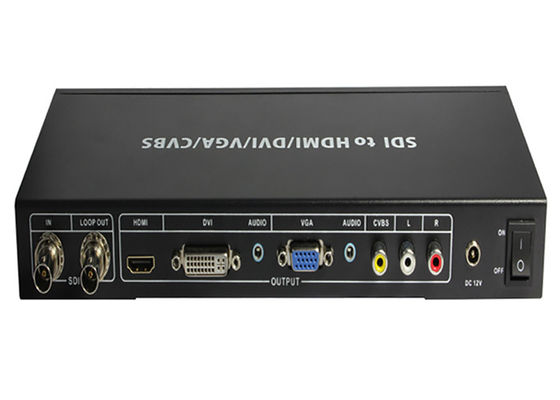

Puerto entrado ........................................................... 1×BNC (SD/HD/3G-SDI)
Puerto de salida ........................................................... 1×BNC (puente de SD/HD/3G-SDI),
1×HDMI (tipo un conector),
1×DVI con audio
1x VGA con audio
1×Composite con R/L
Protección del ESD .................................................. modelo del Humano-cuerpo:
±8kV (descarga de la distancia)
±4kV (descarga del contacto)
Distancia del cable del SDI ............................................. 3G el hasta 100m (cable de BELDEN 1694A)
HD los hasta 200m (cable de BELDEN 1694A)
SD los hasta 300m (cable de BELDEN 1694A)
Dimensiones .......................................................... 110m m (W)×288mm (D)×32mm (h)
Peso ........................................................................ 750g
Metal del material del chasis .........................................................
Temperatura de funcionamiento .............................................. 0 ˚F de ˚C~40 ˚C/32 ˚F~104
Temperatura de almacenamiento .................................................. ˚F de −20 ˚C~60 ˚C/−4 ˚F~140
Humedad relativa ........................................................ Derecho del 20~90% (sin condensación)
Consumo de energía ......................................................... 5W
