Datos del producto:
|
| Modo de la modulación: | OFDM 16QAM | Poder de la transmisión: | 15dBm máximo |
|---|---|---|---|
| Ancho de banda ocupado: | 20/40MHz | Gama de temperaturas: | 0-40℃ (temperatura de trabajo); -20-60℃ (temperatura de almacenamiento) |
| RECEPTOR: | RECEPTOR | Formato video de la salida: | SDI: 3G, HD, y SD-SDI (automático): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p23. |
| Sensibilidad del receptor: | -75dBm | ||
| Resaltar: | Transmisor inalámbrico del SDI,transmisor inalámbrico del 150m HDMI,transmisor inalámbrico y receptor del 150m |
||

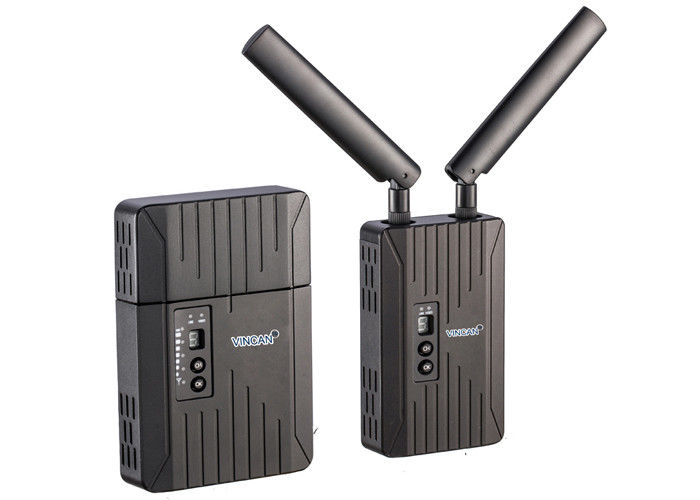

Transmisor inalámbrico y receptor cero del estado latente el 150m WHDI HDMI 3G SDI
Estado latente cero, 150 metros de WHDI HDMI y transmisor inalámbrico 3G-SDI y receptor
Características:
1. Utiliza la banda de frecuencia Licencia-libre del ISMO 5GHz, máximo selección de 4 canales de frecuencia, coexiste con WIFI.
2. los 10 4:4 más de alta resolución de la intensidad del color de los pedazos: 4, 1080p 60FPS DHMI y entrada y salida, conversión de SD/HD/3G SDI de la cruz de HDMI SDI es
apoyó.
3. Vídeo del pedazo HD de la radio 10 de la ayuda sin la compresión y ningún retraso los hasta 300m (los 984ft).
4. Calidad de imagen Uncompromised con estado latente muy bajo, <1ms>
5. Apoya de punto a punto, y el punto a la topología de red multi de los puntos, un transmisor se puede conectar hasta 4 receptores.
los formatos de audio profesionales 6.Support incluyen HD verdadero Dolby, el DTS-amo, el etc.
7. Encripción AES-128 con la corriente de los datos de video del interfaz de aire HD.
8. Entrada del voltaje del poder de la amplia gama, compatible con la mayoría de las clases de baterías de la cámara.
Especificación
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
y SD-SDI (automático): |
|
||
|
|
|
|
|
|
||
|
Formato video de la salida |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intensidad del color video de proceso |
|
Vínculo-amarillo; Vídeo-verde |
|
RSSI-azul (5 LED); Vínculo-amarillo; |
|
|
|
|
|
Vídeo-verde |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Banda de frecuencia |
|
5.1-5.9GHz, configurable con China, |
|
5.1-5.9GHz, configurable con China, |
|
|
|
|
Norteamérica, Europa, etc |
|
Norteamérica, Europa, etc |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modo de la modulación |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Poder de la transmisión |
|
15dBm máximo |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensibilidad del receptor |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ancho de banda ocupado |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gama de temperaturas |
|
0-40℃ (temperatura de trabajo); |
|
0-40℃ (temperatura de trabajo); |
|
|
|
|
|
-20-60℃ (temperatura de almacenamiento) |
|
-20-60℃ (temperatura de almacenamiento) |
|
|
|
|
|
|
|
|
|
|
Diagrama del transmisor
Diagrama del receptor
|
①: Indicador de la entrada de video |
⑥: Exhibición de la frecuencia |
|
②: Indicador de situación del vínculo |
⑦: Salida del SDI |
|
③: RSSI |
⑧: Salida de HDMI |
|
④: La frecuencia confirma el botón |
⑨: Poder con./desc. |
|
⑤: Botón de la selección de la frecuencia |
⑩: Entrada CC |
