Datos del producto:
|
| Nombre de producto: | Regulador video de la pared de la serie de WL-HDVP con la cubierta de 1 U, de 2 U, de 3,5 U y de 7 U | Uso: | Interior |
|---|---|---|---|
| Garantía: | 1 año, 12 meses | Puerto entrado: | DVI, HDMI, HDMI/DVI/VGA/USB |
| Puerto de salida: | DVI, HDMI | Modo de control: | RS232, telecontrol, IP, botón |
| Resaltar: | regulador de exhibición multi de 7U TV,Regulador de exhibición multi de ROHS TV,Regulador de pantalla multi de la FCC |
||

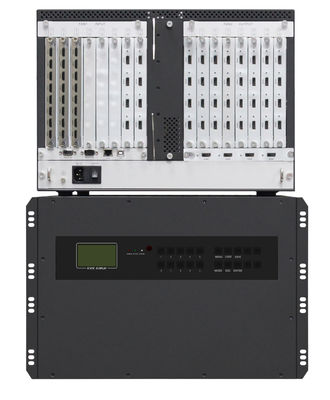

Regulador video de la pared de la serie de WL-HDVP con la cubierta de 1 U, de 2 U, de 3,5 U y de 7 U
5 pasos fáciles para seleccionar el modelo video correcto del regulador de la pared de Winlink (WL-HDVP) para su pared video.
¿Cómo seleccionar el modelo de Winlink VWC (regulador video de la pared) que correcto para usted?
Los reguladores de Winlink VWC son modulares diseñados con el chasis, tarjetas entradas, tarjetas de la salida y otros componentes funcionales,
cuáles hacen muy fácil seleccionar la configuración.
Paso I: Confirme el número de puertos requeridos de la entrada-salida (entrada-salida).
Tome por ejemplo a 2x4 el proyecto video de la pared. Para este caso, usted necesitaría las salidas 8x. Si, por ejemplo, conecte con 8 señales de la PC y
4 señales del DVD, el número total de entradas serían 12x. Con este tipo de proyecto video de la pared, usted puede confirmar la salida 8x y
señales de entrada 12x. (Refiérase debajo de imagen)
Paso II: Confirme los interfaces de señal de la entrada-salida.
Mientras que las tarjetas de la entrada y de la salida de Winlink se basan en un diseño modular, el usuario debe especificar qué interfaces de señal él requiere para poder poblar el chasis del hardware con las tarjetas asociadas. En este proyecto, las salidas tienen interfaces de DVI y las entradas son interfaces de HDMI y de DVI. Esto significa que usted requeriría tarjetas múltiples de las tarjetas de la salida de DVI, de la entrada de HDMI y de DVI. Winlink poblará el chasis con las tarjetas de entrada-salida correlativas según la demanda del comprador en fábrica antes de enviar.
4 tarjeta de la entrada de los canales HDMI
4 tarjeta de la entrada de los canales DVI
4 tarjeta de la salida de los canales DVI
Paso III: Confirme las cantidades de la tarjeta de entrada-salida (o las ranuras).
En este proyecto que requiere salidas de 8x DVI, entradas de 8x HMDI y entradas de 4x DVI.
Usted necesitaría las PC 2x que 4-Channel HDMI entró las tarjetas (puertos de entrada 4x por tarjeta), 1x PC 4-Channel
Tarjetas de la entrada de DVI (4 puertos de entrada por tarjeta) y 2x tarjetas de la salida de las PC 4-Channel DVI (puertos de salida 4x por tarjeta).
Vea debajo de lista:
Lista de las tarjetas de entrada-salida
Paso IV: Seleccione su chasis de Winlink.
El Winlink WL-HDVP tiene modelos incluyendo 1 U, 2 U, 3,5 U y 7U para el chasis. 1U - chasis clasificado
cuál apoya 1 ranura de la entrada y 1 chasis de la salida slot.2U-sized que apoya 2 ranuras de la entrada y 2 ranuras de la salida.
3,5 chasis U-clasificados que apoya 5 ranuras de la entrada y 6 ranuras de la salida. chasis 7U-sized que apoya 8 ranuras de la entrada
y 9 ranuras de la salida.
¡Usted tiene su lista final y puede ahora caer su orden, después apenas esperar para gozar su para unbox día!
