18Gbps 2,0 vídeo HDMI sobre el suplemento de la fibra con la extracción audio

Este vídeo de 18Gbps HDMI2.0 sobre el suplemento de fibra óptica con la extracción audio puede extender la señal HDMI hasta 3300 metros feet/1000 (sobre el cable unimodal de la fibra) o 1000 metros feet/300 (sobre el cable de la fibra con varios modos de funcionamiento). La resolución de vídeo está hasta el 4:4 de 4K2K@60Hz: 4. el transmisor apoya salida del lazo, embeding audio y función a gestión de EDID. El receptor apoya la función de extracción audio. Además, el suplemento apoya el paso bidireccional del control y de la señal RS-232 del IR. Puede permitir que usted controle fácilmente el dispositivo de exhibición en el lado de la fuente de la señal o que controle el dispositivo de la fuente de la señal en el lado de la exhibición al usar este suplemento.



Técnico del vídeo de 18Gbps HDMI2.0 sobre el suplemento de fibra óptica:
Conformidad de HDMI	HDMI 2.0b
Conformidad de HDCP	HDCP 2,2
Ancho de banda video	18Gbps
Resolución de vídeo	480i~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
Espacio de color	RGB, 4:4 de YCbCr: 4/4:2: 2, 4:2 de YUV: 0
Intensidad del color	8/10/12-bit (1080P60Hz) de 8 bits (4K60Hz)
Formatos de audio de HDMI	LPCM2/5.1/7.1CH, Dolby Digital/Plus/EX, HD verdadero Dolby, Formatos de audio DTS, DTS-EX, DTS-96/24, DTS alto Res, audio principal de DTS-HD, DSD de HDMI
Distancia de transmisión	Hasta 3300 metros feet/1000 sobre el cable unimodal de la fibra; Hasta 1000 metros feet/300 sobre el cable de la fibra con varios modos de funcionamiento;
Frecuencia del IR	20KHz-60KHz
RS-232 Baud Rate	4800-115200bps
Protección del ESD	Cuerpo humano model-±8kV (descarga de la distancia) y ±4kV (descarga del contacto)



Conexión del vídeo de 18Gbps HDMI2.0 sobre el suplemento de fibra óptica

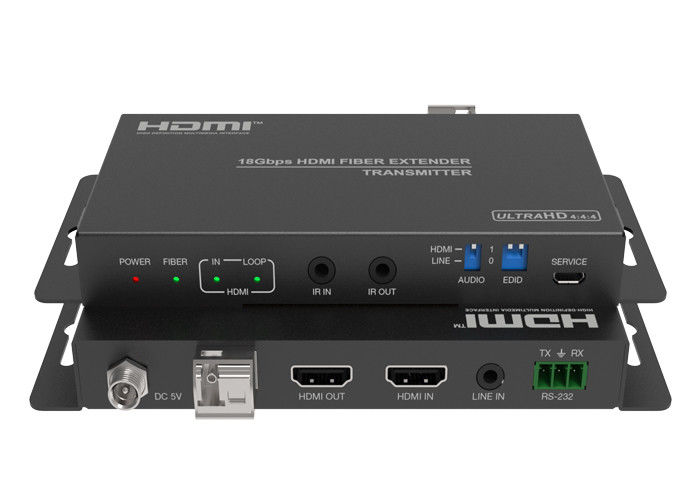

Transmisor	Entrada: 1 x HDMI EN [tipo una hembra de 19 pernos] 1 LÍNEA de x EN [conector mini estéreo de 3.5m m] 1 x IR EN [conector mini estéreo de 3.5m m] 1 x RS-232 [conector de 3.81m m Phoenix] 1 x MANTIENE [el USB micro, pone al día el puerto] Salida: 1 SALIDA de x HDMI [tipo una hembra de 19 pernos] 1 salida de fibra óptica de x [LC femenino] 1 SALIDA de x IR [conector mini estéreo de 3.5m m]

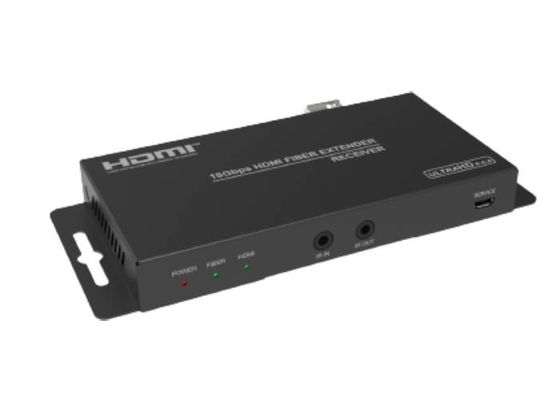

Receptor	Entrada: 1 fibra óptica de x en [LC femenino] 1 x IR EN [conector mini estéreo de 3.5m m] 1x MANTIENEN [el USB micro, pone al día el puerto] Salida: 1 SALIDA de x HDMI [tipo una hembra de 19 pernos] 1 x RS-232 [conector de 3.81m m Phoenix] 1 SALIDA de x IR [conector mini estéreo de 3.5m m] 1 SALIDA AUDIO de x [conector mini estéreo de 3.5m m]
