Datos del producto:
|

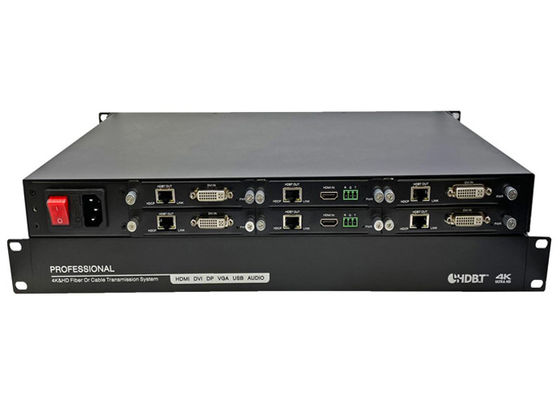

| Nombre de producto: | 4K ultra delgado HDMI vía el metro Exender de HDBaseT 70 con 6 puertos de salida de HDBaseT | Conector de HDBaseT: | RJ45 |
|---|---|---|---|
| Distancia de HDBaseT: | 70 metros y 100 metros | Ancho de banda: | 10,2 Gbps |
| Versión de HDBaseT: | V1.0 | Especificación del IR: | Ayuda 0 ~38 kilociclos |
| Resaltar: | suplemento video de los 70M USB,Suplemento video de Unix USB,Suplemento video de Windows HD |
||
DESCRIPCIÓN DEL PRODUCTO:
Transmisor:
①SALIDA de HDBaseT: Conecte con el receptor que la unidad con un solo cable CAT5e/6/7 para la transmisión de todas las señales de datos incluye poder.
(2) IR OUTConnect al arenador del IR para transmitir señales del IR a los dispositivos dentro de la visión directa del arenador del IR.
⑶IR ADENTRO: Conecte con el suplemento del IR para prolongar la gama del control del IR de dispositivo colocado remotamente. Asegúrese de que el telecontrol que es utilizado esté dentro de visión directa del suplemento del IR.
④HDBaseT LED activo: Este LED oscilará por segundo cuando poder del dispositivo encendido.
⑤Vínculo LED de HDBaseT: Este LED iluminará cuando el vínculo de HDBaseT se establece entre el transmisor y el receptor.
①HDMI ADENTRO: Conecta con el equipo de la fuente HDMI tal como un DVD o un jugador de Blu-ray.
②RS232: Conecte con una PC o un ordenador portátil vía el terminal RS232 con el cable D-sub de 9 pernos para la transmisión de los comandos RS-232.
(3) HDCP LED: Este LED oscilará cuando el dispositivo no tiene ningún HDCP, iluminar siempre cuando el dispositivo tiene HDCP.
Receptor:
①HDBaseT ADENTRO: Conecte con el receptor que la unidad con un solo cable CAT5e/6/7 para la transmisión de todas las señales de datos incluye poder.
②IR OUTConnect al arenador del IR para transmitir señales del IR a los dispositivos dentro de la visión directa del arenador del IR.
③IR ADENTRO: Conecte con el suplemento del IR para prolongar la gama del control del IR de dispositivo colocado remotamente. Asegúrese de que el telecontrol que es utilizado esté dentro de la visión directa del suplemento del IR.
④HDBaseT LED activo: Este LED oscilará por segundo cuando poder del dispositivo encendido.
⑤Vínculo LED de HDBaseT: Este LED iluminará cuando el vínculo de HDBaseT se establece entre el transmisor y el receptor.
⑥DC 12V: Tape la fuente de corriente continua de 12V en la unidad y conecte el adaptador con una salida de corrienta alterna.
①SALIDA DE HDMI: Conecta con el equipo de la fuente HDMI tal como un DVD o un jugador de Blu-ray.
②RS232: Conecte con una PC o un ordenador portátil vía el terminal RS232 con el cable D-sub de 9 pernos para la transmisión de los comandos RS-232.
③HDCP LED: Este LED oscilará cuando el dispositivo no tiene ningún HDCP, iluminar siempre cuando el dispositivo tiene HDCP.
Especificaciones de la producción
| Función | Número de señal de entrada | Transmisor: 6-CH (DVI, HDMI, IR, interruptor remoto) |
| Número de señal de salida | Receptor: 1CH (DVI, HDMI, IR, interruptor remoto) | |
| Distancia de transmisión |
WLHDB-USB70: los 0-70m WLHDB-USB100: los 0-100m |
|
| Funcionamiento de transmisión video | Interfaz de la entrada de video | HDMI y DVI-I (única señal de la ayuda DVI-D) |
| Interfaz de la salida video | HDMI y DVI-I (única señal de la ayuda DVI-D) | |
| Resolución | 1080p/1080i/720p/720i/576p/576i/480p/480i ayuda máxima 4K×2K | |
| Tasa de transferencia máxima | 10Gbps | |
| IR | Interfaz teledirigido | puerto audio de 3.5m m |
| Interfaz teledirigido | Señal de mando a distancia por infrarrojos | |
| USB | Protocolo | Solamente teclado y ratón de la ayuda USB |
| Fuente de alimentación | Gama del voltaje |
Entrada: AC110V-220V, 50/60HZ Salida: DC9V/1A |
| Consumo de energía |
Transmisor: 5W Receptor: 5W |
|
| Cualidad del aspecto | Tamaño (L×W×H) |
Transmisor: 112.4mm×78.9mm×27.9m m Receptor: 112.4mm×78.9mm×27.9m m |
| Material | Cubierta de acero | |
| Color | Negro | |
| Condiciones | Temperatura de almacenamiento | -40-80℃ |
| Humedad relativa | 0-95% (ninguna condensación) | |
| Temperatura de trabajo | -15℃-55℃ | |
| Nombre de producto | 4K ultra delgado HDMI vía el metro Exender de HDBaseT 70 con 6 puertos de salida de HDBaseT | |
Usando diagrama de aplicaciones:
4K ultra delgado HDMI vía el metro Exender de HDBaseT 70 con 6 puertos de salida de HDBaseT
