Datos del producto:
|
| Vivienda: | Recinto del metal | Color: | Negro |
|---|---|---|---|
| Dimensiones: | Transmisor/receptor: 140m m (W)×65mm (D)×18mm (h) | Peso: | Transmisor: 245g, Receptor: 249g |
| Fuente de alimentación: | DC 24V/1A; | Consumo de energía: | 13,2 W (máx.) |
| Resaltar: | 150 metros de suplemento video de HD,suplemento video de 13.2W HD,Suplemento video de DC 24V HD |
||

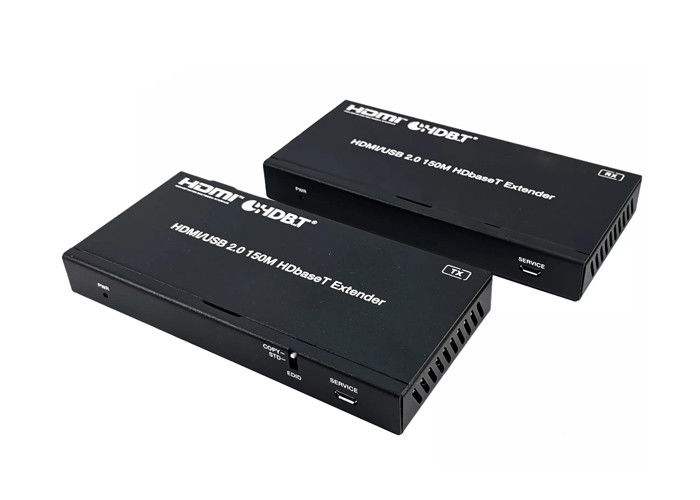

18Gbps HDBaseT HDMI2.0 150 4:4 de 4KX2K@60Hz de los metros: Suplemento 4 con USB 2,0
1. Introducción:
Este suplemento de 18Gbps HDBaseT puede extender la señal HDMI, la señal de control bidireccional del IR y la señal del USB KVM a
una distancia el hasta 150m vía un solo cable CAT6. Este producto convierte la señal HDMI a la señal estándar de HDBaseT
y lo transmite a través del cable LAN. Puede fácilmente dispositivo de la fuente de la señal de control o dispositivo de exhibición del telecontrol
extremo con la función bidireccional del paso de la señal del IR. Resolución de vídeo hasta el 4:4 de 4K2K@60Hz YUV: 4. Él también
apoya la transmisión del USB 2,0 y la función del PC.
El suplemento puede ser ampliamente utilizado en otros campos tales como sistema de la videoconferencia, difusión de la señal de las multimedias,
Extensión de la señal HDMI, etc.
2. Características:
☆ HDMI 2.0b y HDCP 2,2 obediente
El ☆ apoya el ancho de banda video 18Gbps
Resolución de vídeo de la ayuda del ☆ hasta el 4:4 de 4K2K@60Hz YUV: 4
El ☆ la distancia de transmisión puede ser los hasta 492ft/150m extendidos en
resolución de 1080P@60Hz, o los 394ft/el 120m en el 4:4 de 4K2K@60Hz: 4 vía a
solo cable CAT6
El ☆ apoya el paso bidireccional de la señal del IR y de la señal del USB KVM
El ☆ apoya la función bidireccional del PC (poder sobre el cable)
El ☆ apoya la transmisión del USB 2,0
Gestión del ☆ EDID
Diseño compacto del ☆ para la instalación fácil y flexible
☆18Gbps HDBaseT HDMI2.0 150 metros de suplemento de 4KX2K@60Hz con USB 2,0
3. Contenido del paquete para 18Gbps HDBaseT HDMI2.0 150 metros de suplemento de 4KX2K@60Hz con USB 2,0:
①1 suplemento de x 18Gbps HDBaseT (transmisor)
②1 suplemento de x 18Gbps HDBaseT (receptor)
③1 cable del arenador de x IR (1,5 metros)
④1 cable del receptor de la banda ancha de x IR (1,5 metros)
⑤4 x que montan los oídos
⑥8 tornillos de máquina de x (KM3*4)
⑦1 x 24V/1A que cierra la fuente de alimentación
⑧manual del usuario 1x
4. Especificaciones:
| Técnico | |
| Conformidad de HDMI | HDMI 2.0b |
| Conformidad de HDCP | HDCP 2,2 |
| Ancho de banda video | 18Gbps |
| Resolución de vídeo | Hasta el 4:4 de 4K2K@60Hz YUV: 4 |
| Conformidad del USB | USB 2,0 |
| Nivel del IR | 5Vp-p |
| Frecuencia del IR | Banda ancha 20K-60KHz |
| Distancia de transmisión | 1080P@60--150m, 4K60 --el 120m |
| Espacio de color | 4:4 del RGB: 4, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2, 4:2 de YCbCr: 0 |
|
Intensidad del color |
de 8 bits, 10 mordida, 12 (1080P) de 8 bits mordida (4K60) de 8 bits, 10 mordidos, 12 mordidos (4K24/30) |
| HDR | HDR, HDR10, HDR10+, Vision Dolby, HLG |
| Formato de audio | LPCM 7.1CH, amo verdadero Dolby de HD y de DTS-HD |
| Protección del ESD |
Modelo del cuerpo humano — ±8kV (descarga de la distancia) y ±4kV (descarga del contacto) |
| Conexión | |
|
Transmisor |
Entrada: 1×HDMI EN [tipo A, hembra de 19 pernos] 1×IR EN [conector mini estéreo de 3.5m m] 1×SERVICE [Micro-USB enchufe] 1×USB [USB-B, hembra de 4 pernos] Salida: 1×HDBT FUERA DE [RJ45] 1×IR FUERA DE [conector mini estéreo de 3.5m m] |
|
Receptor |
Entrada: 1×HDBT EN [RJ45 con la luz] 1×IR EN [conector mini estéreo de 3.5m m] 1×SERVICE [enchufe Micro-USB] Salida: 1×HDMI FUERA [tipo A, hembra de 19 pernos] DE LA SALIDA 1×IR [conector mini estéreo de 3.5m m] 2×USB 2,0 [USB-A, hembra de 4 pernos] |
| Nombre de producto | 18Gbps HDBaseT HDMI2.0 150 metros de suplemento de 4KX2K@60Hz con USB 2,0 |
5. Diagrama de conexión para 18Gbps HDBaseT HDMI2.0 150 metros de suplemento de 4KX2K@60Hz con USB 2,0:
