Datos del producto:
|
| Puerto entrado : | 1 x HDMI | Puerto de salida: | 1 x BNC (SDI/HD-SDI/3G-SDI) |
|---|---|---|---|
| Tarifas de transmisión del SDI: | 2,970 Gbit/s | Fuente de alimentación: | DC 5V |
| Dimensión: | 82m m x 43.5m m x 23m m | Nombre de producto: | 1080P MINI HDMI al convertidor del SD/de HD/de 3G SDI |
| Resaltar: | MINI convertidor de 3G SDI,convertidor de 1080P 3G SDI,Suplemento video de HDMI1.3 HD |
||
1,0 introducción
El MINI HDMI al convertidor del SDI permite que las señales HDMI sean mostradas en la exhibición del SDI mientras que asegura alto
tasas de bits de 2,970 Gbit/s para darle la señal de alta resolución sin cualquier pérdida. Para los profesionales esto significa
que es más fácil ahora convertir su alta señal HDMI del def con audio al SDI para la transmisión de larga distancia
y exhiba su trabajo sobre la exhibición del SDI.
2,0 características
El *** apoya HDMI1.3 HDCP1.1/1.2;
El *** muestra fuente HDMI en la exhibición del SDI.;
El interfaz del SDI actúa en los bitratos de 2,970 Gbit/s, 2.970/1.001 Gbit/s;
1,485 Gbit/s, 1.485/1.001 Gbit/s y 270 Mb/s.;
El *** apoya sincronizaciones de la entrada de HDMI: 480i@59.94, 576i, 720p@50/59.94/60,
1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;
El *** convierte la señal HDMI al SDI: 480i/576i a SD-SDI (SMPTE 259M-C, en los bitratos de 270 mbit/s)
720p/1080i a HD-SDI (SMPTE los 292M, en los bitratos de 1,485 Gbit/s o de 1.485/1.001 Gbit/s) 1080p a 3G-SDI
(SMPTE 424M/425M-AB, en los bitratos de 2,970 Gbit/s y de 2.970/1.001 Gbit/s).
El *** apoya distancia de la salida del SDI hasta 100 metros (3G-SDI), 200 metros (HD-SDI), o 300 metros (SD-SDI);
*** 1080P MINI HDMI al convertidor del SD/de HD/de 3G SDI con HDMI1.3 HDCP1.1/1.2

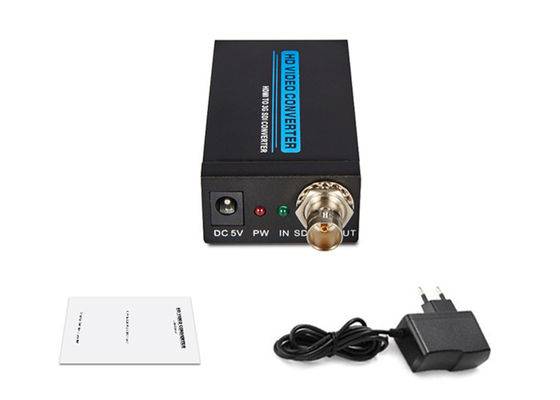

3,0 accesorios de empaquetado:
Antes de intentar utilizar esta unidad, compruebe por favor el empaquetado y asegúrese de que los elementos siguientes están contenidos
en el cartón de envío:
(1) 1080P MINI HDMI al convertidor del SD/de HD/de 3G SDI ------------------------------1Pcs
adaptador de la corriente continua (de 2) 5V---------------------------------------1Pcs
manual del usuario (de 3)---------------------------------------------------1Pcs
4,0 especificaciones
Puerto entrado ---------------------------------------------------------------------------1 x HDMI;
Puerto de salida---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);
Tarifas de transmisión del SDI----------------------2,970 Gbit/s y 2.970/1.001 Gbit/s
Resolución de In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60
1080p@23.97/24/25/29.97/30/50/59.94/60;
Fuente de alimentación--------------------------------------------------------------------------DC 5V;
Modelo del cuerpo humano de la protección del ESD---------------------±8kV (descarga de la distancia)
±4kV (descarga del contacto);
Dimensión-----------------------------------------------------82m m x 43.5m m x 23m m;
Peso------------------------------------------------------------------------------------150g;
Temperatura de funcionamiento----------------------------------0°C ~ 40°C/32°F ~ 104°F;
Temperatura de almacenamiento------------------------------------20°C ~ 60°C/-4°F ~ 140°F;
humedad elative-------------------------------------20 ~ derecho del 90% (sin condensación);
Consumo de energía (máximo)-------------------------------------------------------------5W;
Nombre de producto-----------------1080P MINI HDMI al convertidor del SD/de HD/de 3G SDI con HDMI1.3 HDCP1.1/1.2;
5,0 conexión y operación
5,01 conecte el cable de HDMI entre la fuente de la señal HDMI y la ENTRADA de HDMI
del convertidor.
5,02 conecte el cable coaxial entre el convertidor y la exhibición del SDI.
5,03 conecte el adaptador entre el convertidor y el mercado.
5,04 abierto la fuente de alimentación de la fuente de la señal HDMI y de la exhibición. Elija
que corresponde la entrada puertos, después él trabaja.
