1080P MINI SD/HD/3G SDI al conversor HDMI con HDMI1.3 HDCP1.1/1,2

1,0 introducción

El SDI al conversor HDMI permite las señales SD-SDI, HD-SDI y 3G-SDI de ser mostrado en exhibiciones de HDMI/SDI

mientras que asegura altas tasas de bits de 2,970 Gbit/s para darle la transmisión rápida de la señal sin cualquier pérdida.

Para los profesionales esto significa que es más fácil ahora distribuir y extender su señal de 3G SDI

mientras que le da la capacidad de exhibir su trabajo sobre gracias de las exhibiciones de HDMI a construido en conversor HDMI.

Además, los gracias a lazo-por el diseño 3G-SDI, usuarios pueden disfrutar del SDI y

Exhibiciones de HDMI al mismo tiempo.

2,0 características

1) Operación en 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

y 270Mbits/s.;

2)Apoya SMPTE los 425M (nivel A y nivel B), SMPTE los 424M,

SMPTE los 292M, SMPTE 259M-C.;

3)Salida igualada y re-registrada del lazo• De-embedder audio integrado para a

máximo de 8 canales, 48 kilociclos de audio.;

4)Detección auto del modo de vídeo (3G/SD/HD);

5)Conversión de SMPTE los 425M B llano para nivelar un 1080p 50/59.94/

60 4:2: pedazo 2 10.;

6)Conecte con otras unidades para extender su señal sobre distancias largas.;

7)Exhibición simultánea con el SDI y las señales HDMI;

8)Las ayudas señalan distancias de transmisión de los hasta 300M para las señales del SDI,

los 200M para las señales de HD y el 100M para las señales 3G;

9)1080P MINI SD/HD/3G SDI al conversor HDMI con HDMI1.3 HDCP1.1/1.2;

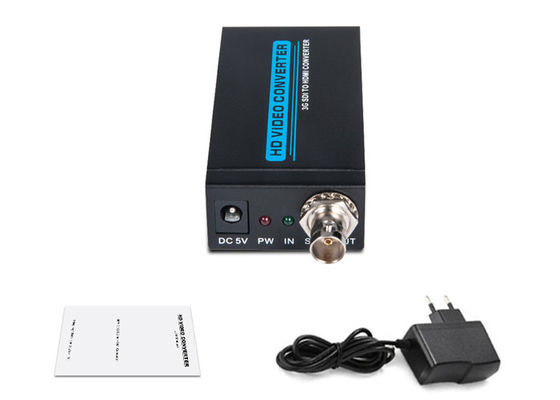

3,0 accesorios de empaquetado:

Antes de intentar utilizar esta unidad, compruebe por favor el empaquetado y asegúrese de

los elementos siguientes se contienen en el cartón de envío:

(1) SDI AL CONVERSOR HDMI------------------------------1Pcs

adaptador de la corriente continua (de 2) 5V---------------------------------------1Pcs

manual del usuario (de 3)---------------------------------------------------1Pcs

4,0 especificaciones

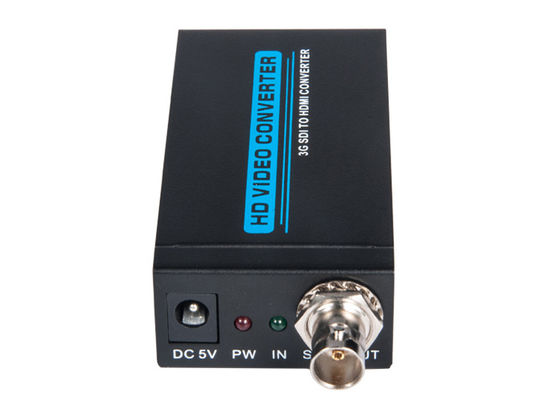

Puerto entrado -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

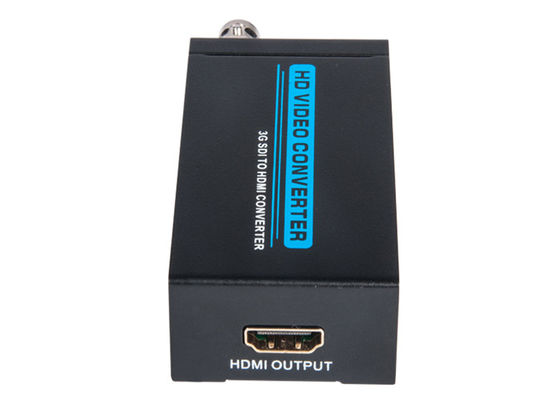

Puerto de salida--------------------------------------------------------------------------1 x HDMI;

Tarifas de transmisión del SDI----------------------2,970 Gbit/s y 2.970/1.001 Gbit/s

Resolución de In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Fuente de alimentación--------------------------------------------------------------------------DC 5V;

Modelo del cuerpo humano de la protección del ESD --------------------±8kV (descarga de la distancia)

±4kV (descarga del contacto);

Dimensión-----------------------------------------------------82m m x 43.5m m x 23m m;

Peso------------------------------------------------------------------------------------150g;

Temperatura de funcionamiento----------------------------------0°C ~ 40°C/32°F ~ 104°F;

Temperatura de almacenamiento------------------------------------20°C ~ 60°C/-4°F ~ 140°F;

humedad elative-------------------------------------20 ~ derecho del 90% (sin condensación);

Consumo de energía (máximo)-------------------------------------------------------------5W;

Nombre de producto--------------------1080P MINI SD/HD/3G SDI al conversor HDMI con HDMI1.3 HDCP1.1/1.2;

5,0 conexión y operación

5,01 conecte el cable coaxial entre la fuente de la señal del SDI y la ENTRADA del SDI

del convertidor.

5,02 conecte el cable de HDMI entre el convertidor y la exhibición de HDMI.

5,03 conecte el adaptador entre el convertidor y el mercado.

5,04 abierto la fuente de alimentación de la fuente de la señal HDMI y de la exhibición. Elija

que corresponde la entrada puertos, después él trabaja.
