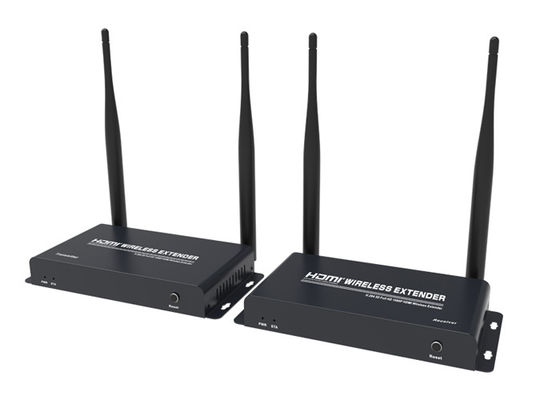

3D 1080P H.264 HDMI sobre control inalámbrico del suplemento los 200M Supports One Way IR

1,0 introducción:

Equipo inalámbrico del suplemento de HDMI, transmisor inalámbrico de los 660ft/200m HDMI y audio del receptor 1080P

Receptor video de la TV con la caja de cable del IR Remotefor, satélite, Bluray, DVD, PS4, PS3, ordenadores portátiles, PC

2,0 características:

1. Vídeo y transmisión audio vía WIFI inalámbrico, hasta 300metrosde HDMI;

2. HDMI 1,3 compatible;

3. De acuerdo con HDCP estándar1,2, tecnología contenta digital de la protección del alto ancho de banda;

4. Resolución de la señal video de HD hasta 1920x1080@60Hz;

5. Transmisor de la ayuda con HDMI Loopout;

6. El formato especial es comprimir y descomprimir el vídeo, para mejorar con eficacia

la eficacia de la transferencia, asegurarse de que la facilidad del aparato de lectura;

7. Extensión infrarroja remota externa de la ayuda, fácil actuar el dispositivo remoto;

8. Capaz de identificar y de configurar automáticamente una variedad de modo de visualización;

9. El sistema incorporado del equilibrio automático, la imagen es fluido, claro y estable;

10. El circuito de protección electrostático incorporado del ESD, sistema de protección completo de seguridad;

11. La instalación simple y conveniente, lista para el uso, no necesita poner.

D 12,31080PH.264HDMIsobrecontrolunidireccionalde laradiolos200MExtender SupportsIR.

3,0 accesorios de empaquetado:

1. Transmisor de HDMI------------------------------------------------ PC 1

2. Receptor de HDMI ---------------------------------------------------PC 1

3. adaptador de la corriente continua de 12V------------------------------------------2 PC

4. Cable del IR RX ------------------------------------------------------PC 1

5. Cable del IR TX ------------------------------------------------------PC 1

6. Manual del usuario------------------------------------------------------PC 1

4,0 características del interfaz:

Transmisor (TX)

DC/5V ---------------------------Puerto de potencia de entrada de DC

Poder -------------------------------------Situación de poder

Situación -----------------------------Situación de la señal HDMI

Reset --------------------------------------Botón de reinicio

HDMI entró ---------------------------Puerto de entrada de HDMI

HDMI hizo salir --------------------Puerto de HDMI Loopout

IR-TX -------------------------------------Transmisor de infrarrojos

Receptor (RX)

DC/5V ---------------------------Puerto de potencia de entrada de DC

Poder -------------------------------------Situación de poder

Situación -----------------------------Situación de la señal HDMI

Reset --------------------------------------Botón de reinicio

HDMI hizo salir ----------------------Puerto de salida de HDMI

IR-RX ----------------------------------------Receptor de infrarrojos

5,0 diagrama de conexión:
