Resumen del producto

ElNSDesignStudio controlador de automatización AV programableCombina el control profesional de dispositivos AV, interfaces de panel táctil personalizables, operación basada en navegador, ingeniería remota y gestión inteligente de energía en una plataforma integrada.

Diseñado para integradores de sistemas y proyectos AV comerciales, el sistema permite el control centralizado de pantallas, proyectores, procesadores de video, interruptores de matriz, sistemas de audio, cámaras PTZ, iluminación,Cortinas motorizadas, equipos ambientales, dispositivos de control de acceso y otros sistemas de terceros.

A diferencia de los otros procesadores de control de esta gama de productos, NSDesignStudio pone mayor énfasis en lacapa de software y gestiónLos ingenieros pueden diseñar interfaces de usuario personalizadas, configurar comandos de dispositivos, crear lógica de control, administrar fuentes y salidas de paredes de video, asignar permisos de usuario,y subir o descargar proyectos a través de un entorno de diseño visual.

El controlador admite la operación de la red local, así como la programación remota, el mantenimiento, las actualizaciones y la transferencia de proyectos a través de Ethernet o Internet.Su modo web HTML permite a los dispositivos compatibles acceder al entorno de control a través de un navegador, ya sea a través de un servidor en la nube a través de una red pública o a través de un servidor web desplegado localmente.

NSDesignStudio también admite iPad, iPhone, Android, Windows, panel táctil y control basado en la web.con un máximo de 16 dispositivos conectados simultáneamente de acuerdo con el manual del hardwareLos diferentes terminales pueden utilizar diferentes interfaces para adaptarse a los operadores, administradores, técnicos o usuarios de la sala.

A través de su combinación de hardware programable, diseño de interfaz visual, gestión remota basada en la web, control multi-plataforma y operación de energía automatizada,NSDesignStudio es especialmente adecuado para proyectos que requieren más que el control básico de la sala.

Ventajas principales del producto

Gestión remota basada en la Web

NSDesignStudio admite acceso al sistema basado en navegador a través de un servidor en la nube o un servidor web local.

Los usuarios autorizados pueden realizar funciones tales como:

• Acceso a la interfaz
• Control del dispositivo
• Edición de proyectos
• Ahorro de proyectos
• Programación remota
• Mantenimiento a distancia
• Actualización remota
• Subida y descarga del proyecto

La plataforma admite el acceso remoto del navegador a través de redes públicas 4G/5G, así como el despliegue web local dentro de una LAN.

Diseño de interfaz de panel táctil personalizado

El software NSDesignStudio permite a los integradores de sistemas construir interfaces de control gráfico personalizadas de acuerdo con los requisitos de cada sala, cliente o aplicación.

Su entorno de diseño incluye:

• Rectángulos y fondos gráficos
• Botones de varios estados
• Control de texto y entrada
• Los deslizadores
• Contenedores de datos
• Control de pared de vídeo
• Control de las fuentes de señal
• Control de la mesa
• Componentes personalizados reutilizables
• Varias páginas para diferentes escenarios de operación

El editor de interfaz también proporciona alineación, agrupación, bloqueo, capas, rotación, fuente, transparencia, borde, fondo y configuración de apariencia.

Control de botones basado en eventos

Los botones se pueden configurar con diferentes estados normales, presionados y flotantes.

• Presionar
• Liberación
• Haga doble clic
• Presión larga
• Deslizamiento

Cada acción puede asignarse a:

• Cambiar de página
• Ocultar los controles
• Control de visualización
• Enviar comandos de dispositivo

Esto permite crear interfaces de usuario simplificadas y páginas de control más avanzadas para el personal técnico.

Control de múltiples plataformas

Un proyecto de control puede soportar múltiples plataformas operativas, incluyendo:

• El iPad
• iPhone y otros dispositivos
• Tabletas con Android
• Smartphone con Android
• Computadora con Windows
• Panel táctil dedicado
• Terminal web basado en navegador

El manual de hardware establece que hasta 16 dispositivos de control pueden conectarse simultáneamente, y cada dispositivo puede utilizar una interfaz de usuario diferente.

Programación visual sin código

La plataforma de programación está diseñada para reducir la dependencia de los lenguajes de programación tradicionales.

Los ingenieros pueden configurar las páginas de control y las funciones visualmente, mientras que el software puede generar automáticamente botones de estilo 3D y admitir activos de imágenes PNG, WMF, ICO y GIF transparentes.Esto ayuda a reducir el tiempo de diseño y simplifica el mantenimiento posterior o la modificación de la interfaz.

Control integral del dispositivo AV

El host de control programable admite múltiples tipos de equipos de terceros a través de:

• Se trata de un sistema de seguridad.
• Se aplicará el procedimiento de ensayo.
• En el infrarrojo
• El relé
• E/S digital
• Conexión Ethernet
• El servidor TCP
• UDP
• Control del dispositivo basado en IP

Según el manual de hardware, la plataforma proporciona ocho interfaces RS232 programables, ocho interfaces RS485, ocho puertos infrarrojos, ocho puertos de relé y ocho puertos de E / S digitales.

Integración avanzada de red

La pila de protocolos TCP/IP integrada admite:

• IPv4
• El sistema DHCP
• El ARP
• El ICMP
• El IGMP
• UDP
• TCP
• Resolución del nombre de dominio
• Acceso al servidor en la nube
• Operación del servidor TCP

El servidor de fondo personalizable puede recibir comandos de dispositivos de red, trabajar con controladores centrales interconectados e integrarse con software de control de terceros compatible.

Gestión automatizada de la energía

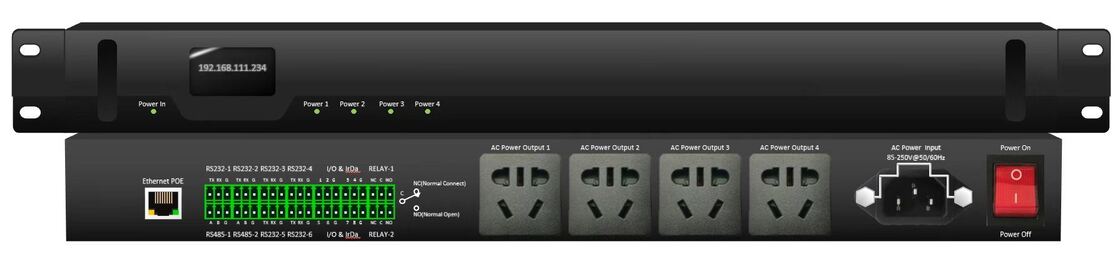

La imagen del producto muestra cuatro salidas de energía AC gestionadas de forma independiente con indicadores de estado de energía correspondientes del panel frontal.

Esto permite que los dispositivos AV conectados se incorporen a las secuencias de arranque y apagado del sistema, ayudando a coordinar:

• Potencia de la pantalla
• Potencia del proyector
• Potencia del equipo de audio
• Potencia del dispositivo periférico
• Apagado programado del sistema
• Inicio de la sala con un solo toque

Esta capacidad de control de potencia le da a NSDesignStudio un posicionamiento de automatización todo en uno más claro que los otros procesadores de control programables de la gama de productos.

Automatización compleja y lógica de activación

La plataforma admite secuencias de comandos combinadas que consisten en múltiples acciones.y comandos combinados pueden anidarse para crear flujos de trabajo de automatización más avanzados.

Las funciones basadas en disparadores pueden responder a:

• Datos RS232
• Datos RS485
• Estado de la E/S digital
• Comandos de red
• Sensores externos
• Acciones de la interfaz de usuario

Por ejemplo, un solo comando de escena puede encender la pantalla, bajar la pantalla de proyección, seleccionar una fuente AV, ajustar el sistema de audio, ajustar el nivel de iluminación,y activar una videoconferencia preestablecida.

Ingeniería y mantenimiento a distancia

Los integradores de sistemas pueden modificar proyectos de forma remota a través de conexiones Ethernet o Internet en lugar de visitar cada sitio.

Los flujos de trabajo remotos compatibles incluyen:

• Cargar nuevos programas
• Descarga de proyectos existentes
• Actualización de las interfaces
• Cambiar los comandos de control
• Ejecución de mantenimiento remoto
• Actualización de los programas del sistema
• Solución de problemas de los equipos conectados a red

Especificaciones técnicas

Funciones de software y interfaz de usuario

Gestión de proyectos

NSDesignStudio es compatible con:

• Creación de nuevos proyectos
• Apertura de proyectos locales
• Inicio de proyectos en línea
• Subida de proyectos
• Descargar proyectos
• Gestión de proyectos recientemente utilizados
• Cambiar de idioma de interfaz

Su barra de herramientas de configuración principal incluye edición de interfaz, configuración de nodo de salida, configuración de fuente de señal, configuración de agente, configuración de control central, configuración de usuario, carga,y funciones de descarga.

Personalización de la interfaz

Los integradores de sistemas pueden crear diferentes páginas para diferentes salas, modos operativos o roles de usuario.

Las páginas posibles incluyen:

• Página de bienvenida
• Página de control de reuniones
• Página de selección de fuente
• Página de control de audio
• Página de control de la cámara
• Página del video-muro
• Página de control de iluminación
• Página de gestión de energía
• Página de estado del sistema
• Página de mantenimiento técnico

La plataforma admite fondos globales de páginas, rellenos sólidos o gradientes, imágenes personalizadas, componentes reutilizables, antialiasing, transparencia, bordes, esquinas redondeadas y capas gráficas.

Muro de vídeo y gestión de fuentes

A diferencia de una interfaz básica de control de sala, NSDesignStudio incluye áreas de configuración dedicadas para:

• Nodos de salida
• Fuentes de señal
• Control de pared de vídeo
• Control de las fuentes
• Grupos de entrada
• Nodos de reenvío
• Configuración del agente

Esto lo hace adecuado para sistemas AV que combinan la automatización de salas con procesamiento de video distribuido y gestión de paredes de video.El manual del software lo identifica como el software de uso y control para los nodos de procesamiento de video distribuidos de la serie AQS.

Configuración de usuarios y permisos

Se pueden crear diferentes páginas de interfaz y funciones de control para:

• Usuarios finales
• Administradores de salas de reuniones
• Los maestros
• Operadores
• Técnicos de sistemas
• Ingenieros de mantenimiento

Esto ayuda a evitar que los usuarios no autorizados accedan a la configuración avanzada del sistema manteniendo una interfaz de operación diaria simple.

Aplicaciones típicas

Salas de conferencias de las empresas

NSDesignStudio puede proporcionar un toque en la sala de reuniones para:

• Control de pantalla y proyector
• Cambio de fuente
• El volumen de audio
• Preajustes de la cámara PTZ
• Conferencia por vídeo
• Escenas de iluminación
• Control de las cortinas
• Gestión de la energía de los equipos

Un botón de "Iniciar reunión" puede ejecutar múltiples comandos coordinados, mientras que un botón de "Terminar reunión" puede apagar el equipo en la secuencia correcta.

Oficinas inteligentes con varias habitaciones

La arquitectura de gestión basada en navegador es adecuada para organizaciones que operan varias salas de reuniones o espacios de colaboración.

Los equipos de instalación y AV pueden remotamente:

• Sistemas de salas de control
• Actualizar las interfaces de control
• Cambiar los comandos del dispositivo
• Mantenga las presets de la habitación
• Cargar proyectos revisados
• Sistemas de acceso sin necesidad de desplazarse a cada habitación

Centros de mando y control

El controlador puede integrar:

• Paredes de vídeo
• Nodos AV distribuidos
• Conmutadores de matriz
• Display del operador
• Las cámaras PTZ
• Sistemas de audio
• Señales de control de acceso
• Dispositivos de gestión de energía

Las interfaces personalizadas se pueden diseñar para operadores, supervisores y personal de mantenimiento, con diferentes páginas y permisos para cada función.

Aulas y centros de formación inteligentes

Los profesores o formadores pueden controlar:

• Display interactivos
• Proyectores
• Las cámaras de documentación
• Las computadoras
• Sistemas de audio
• Equipo de grabación
• Iluminación
• Secuenciación de potencia

La interfaz se puede simplificar para la enseñanza diaria manteniendo las funciones de ingeniería en una página de mantenimiento protegida.

Auditorios y salas polivalentes

La plataforma de automatización puede coordinar:

• Sistemas de proyección
• Exposiciones de escenario
• Procesadores de audio
• Escenas de iluminación
• Dispositivos para la fabricación de pantallas
• Sistemas de cortinas
• Equipo de origen
• Potencia del equipo

Se pueden crear modos operativos preestablecidos para presentaciones, ceremonias, sesiones de capacitación, actuaciones y videoconferencias.

Museos y espacios de exposición

NSDesignStudio se puede utilizar para controlar:

• Exposiciones multimedia
• Señales digitales
• Pantallas interactivas
• Escenas de iluminación
• Reproducción programada de medios
• Sensores ambientales
• Potencia del equipo
• Contenido generado por el visitante

El mantenimiento basado en el navegador permite actualizar de forma remota el contenido del proyecto y las interfaces de control.

Hoteles y centros de conferencias

La plataforma es adecuada para:

• Salas de juntas
• Salones de banquetes
• Salas de reuniones VIP
• Centros de conferencias
• Salas de entrenamiento
• Espacios de eventos polivalentes

Se pueden crear interfaces separadas para huéspedes, empleados de hoteles, operadores de eventos y técnicos de AV.

Proyectos de paredes de audio y video distribuidos

Debido a que NSDesignStudio incluye controles de video-wall, configuración de fuente, gestión de nodo de salida, y soporte de nodo distribuido,Es especialmente adecuado para proyectos que combinen la automatización AV con la distribución de vídeo en red..

Los despliegues típicos incluyen:

• Salas de control de seguridad
• Centros de gestión del tráfico
• Centros de operaciones de emergencia
• Centros de experiencia empresarial
• Salones de exposiciones
• Salas de monitoreo del campus

¿Por qué elegir NSDesignStudio?

La solución NSDesignStudio no se posiciona como otro procesador de control central convencional.

• Hardware de control programable
• Diseño de la interfaz de usuario visual
• Gestión distribuida de video-nodes
• Acceso remoto por Internet
• Transferencia de proyectos en la nube
• Control táctil multi-plataforma
• Gestión automática de la energía de los equipos
• Ingeniería y mantenimiento a distancia

Esto lo hace especialmente adecuado para los integradores de sistemas que necesitan ofrecer experiencias de usuario personalizadas y mantener múltiples sistemas AV de manera eficiente después de la instalación.
