Matriz DSP de audio modular VINCAN con arquitectura abierta, tarjetas de E/S opcionales y audio de red 64x64
Matriz DSP de audio modular con arquitectura abierta
La Matriz DSP de audio modular VINCAN combina procesamiento de audio de arquitectura abierta, tarjetas de E/S configurables y capacidades de audio de red para instalaciones AV integradas. Su diseño modular permite a los integradores seleccionar interfaces de audio para adaptarse al proyecto, mientras que las interfaces de control personalizables y el soporte de scripting Lua integrado adaptan la operación del sistema.
La lista de especificaciones de la serie proporciona capacidad de audio de red 64 × 64 y ocho ranuras para tarjetas de E/S de audio. El formato del chasis, las tarjetas instaladas y las funciones disponibles deben confirmarse para el modelo seleccionado.
Características clave
Arquitectura abierta para sistemas de audio personalizados
Configure la matriz DSP de audio para que se adapte a los requisitos de enrutamiento, procesamiento y control de la instalación. La arquitectura abierta admite el diseño de sistemas específico del proyecto.
Tarjetas de E/S de audio modulares
Seleccione tarjetas de interfaz de audio de entrada, salida y USB compatibles para que coincidan con el equipo conectado. La plataforma modular admite la gestión centralizada de hardware y la configuración flexible de E/S.
Capacidad de audio de red 64 × 64
La especificación de la serie enumera la capacidad de audio de red 64 × 64 para la distribución de audio multicanal. Confirme el protocolo de audio de red y la compatibilidad con otros dispositivos al seleccionar la configuración.
Copia de seguridad de red y operación activa/en espera
Admite copia de seguridad de transmisión de red Gigabit y operación activa/en espera para instalaciones que requieren redundancia. La configuración de copia de seguridad depende de la configuración del sistema seleccionada.
Módulos AEC independientes opcionales
Admite la adición de módulos independientes de cancelación de eco acústico para aplicaciones de conferencias. Los requisitos del módulo AEC deben especificarse durante la configuración del sistema.
Control gráfico personalizable
Edite la interfaz de control de sala gráfica para que se adapte a la instalación y proporcione a los usuarios controles relevantes para su sala de reuniones o sistema de audio.
Scripting Lua integrado
El scripting Lua integrado ofrece opciones para extender las funciones de control y personalizar el comportamiento del sistema para que coincida con los requisitos del proyecto.
Reproducción de audio multipista
El reproductor de audio integrado admite archivos WAV y MP3, reproducción programada y 64 GB de almacenamiento multimedia para aplicaciones que requieren contenido de audio almacenado.
Redundancia de alimentación AC/DC
Admite una configuración de redundancia dual de alimentación AC/DC. Confirme las conexiones de alimentación y la configuración de suministro requerida para el chasis seleccionado.
Tarjetas de interfaz de audio opcionales
Tarjeta de interfaz de audio USB CO USB2
Proporciona E/S de audio USB 2 × 2 a 48 kHz / 24 bits. Admite conexión en caliente USB, con control y configuración a través de software.
Tarjeta de entrada analógica CO AI4
La CO AI4 ofrece una ganancia de entrada ajustable de 0 a 54 dB en pasos de 6 dB. Las especificaciones enumeradas incluyen un rango dinámico de 118 dB, una impedancia de entrada de 5,5 kΩ y una THD+N de ≤0,001 %. Las conexiones utilizan un bloque de terminales desmontable de 12 pines y 3,5 mm.
Tarjeta de salida analógica CO AO4
La CO AO4 proporciona conectividad de salida analógica con un rango dinámico de 118 dB, una impedancia de salida de 102 Ω y una THD+N de ≤0,001 %. Las conexiones utilizan un bloque de terminales desmontable de 12 pines y 3,5 mm.
La selección y las cantidades de tarjetas dependen de las conexiones de audio requeridas y la compatibilidad del chasis. El soporte de conexión en caliente USB no indica que las tarjetas de E/S internas se puedan reemplazar mientras el chasis está encendido.
Especificaciones de referencia de la serie
| Parámetro |
Especificación |
| Arquitectura |
Arquitectura abierta con tarjetas de E/S de audio opcionales |
| Capacidad de audio de red |
64 × 64 |
| Capacidad de E/S de audio |
16 pistas, según se indica en la hoja de datos de la serie |
| Ranuras para tarjetas de E/S de audio |
8 |
| Almacenamiento multimedia |
64 GB |
| Formatos de reproducción |
WAV, MP3 |
| Rango dinámico |
>118 dB |
| Respuesta de frecuencia |
20 Hz-20 kHz (±0,2 dB) |
| Impedancia de entrada |
5,5 kΩ |
| Diafonía entre canales |
<−112 dB |
| THD+N |
<0,002% |
| Nivel máximo de entrada con 1% de distorsión |
+22 dBu |
| Programación personalizada |
Scripting Lua integrado |
| Características de redundancia |
Copia de seguridad de red Gigabit, modo activo/en espera y redundancia de alimentación AC/DC |
Estas son especificaciones de referencia de la serie. La capacidad de E/S real, la disponibilidad de tarjetas y las funciones admitidas dependen del modelo seleccionado y la configuración instalada.
Aplicaciones
Sistemas de conferencias y salas de juntas
Configure las entradas de micrófono, las salidas de audio y el procesamiento AEC opcional para cumplir con los requisitos de las salas de reuniones integradas.
Instalaciones de audio multihabitación
Gestione el enrutamiento de audio y la distribución de audio de red a través de equipos compatibles, con interfaces de control adaptadas a la instalación.
Espacios de formación y presentación
Combine E/S de audio configurables, reproducción de medios almacenados y funciones de control de sala para flujos de trabajo de enseñanza y presentación.
Integración AV personalizada
Utilice DSP de arquitectura abierta, tarjetas de interfaz modulares y scripting Lua para proyectos que requieran procesamiento y control de audio personalizados.
Configuración y pedido
Especifique sus entradas analógicas, salidas analógicas, conexiones de audio USB, protocolo de audio de red, procesamiento AEC y requisitos de redundancia al solicitar una cotización.

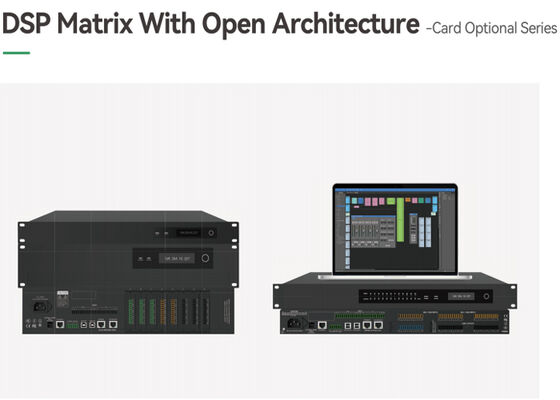

Las imágenes del producto muestran ejemplos de chasis y configuraciones de aplicación. Los ordenadores, las tarjetas opcionales y otros accesorios solo se incluyen cuando se especifican en la cotización confirmada.
