Resumen del producto
El procesador de videowall modular HDMI 40x40 de VINCAN es un controlador de matriz de videowall profesional basado en FPGA diseñado para sistemas AV a gran escala, centros de vigilancia de seguridad, salas de mando y control, instalaciones de monitoreo de transmisión y instalaciones de pantallas múltiples.
Construido sobre la plataforma de procesamiento de video modular mejorada de VINCAN, esta configuración de 40 entradas y 40 salidas combina procesamiento de videowall de alta resolución, conmutación de matriz sin interrupciones, gestión flexible de ventanas múltiples y control centralizado dentro de un solo chasis.
El sistema admite entrada y salida HDMI 4K@60Hz 4:4:4 a través de tarjetas de cuatro canales compatibles. Bajo condiciones de operación 2K compatibles, las tarjetas de salida de videowall proporcionan hasta 16 ventanas/capas, lo que permite a los operadores organizar múltiples fuentes en sus sistemas de visualización.
La conectividad opcional 12G-SDI permite configurar el procesador para aplicaciones AV profesionales de transmisión y de interfaz mixta.
Con una pantalla táctil integrada en el panel frontal, gestión basada en web, control RS-232 y conectividad LAN, el procesador de videowall VINCAN 40x40 ofrece operación e integración flexibles para entornos AV profesionales exigentes.
Características clave
1. 40 entradas HDMI y 40 salidas HDMI
El procesador de videowall HDMI 40x40 está diseñado para instalaciones que requieren un gran número de fuentes de video y conexiones de pantalla.
Las capacidades clave incluyen:
- 40 canales de entrada HDMI en la configuración especificada.
- 40 canales de salida HDMI en la configuración especificada.
- Tarjetas de entrada y salida modulares enchufables.
- Cuatro canales HDMI por tarjeta compatible.
- Gestión centralizada de múltiples fuentes de video.
- Configuraciones flexibles de salida de videowall y matriz.
- Múltiples grupos de pantallas gestionados de forma independiente.
Con las tarjetas apropiadas instaladas, el procesador puede gestionar un videowall grande junto con pantallas auxiliares dentro del mismo sistema. La configuración exacta de las tarjetas de entrada y salida debe confirmarse según los requisitos del proyecto.
2. Procesamiento de entrada y salida 4K60 4:4:4
El controlador de videowall modular VINCAN mejorado admite 4K@60Hz 4:4:4 en tarjetas de entrada y salida HDMI compatibles. Cada tarjeta HDMI compatible proporciona cuatro canales, con soporte 4K60 en cada canal.
Esto permite al sistema manejar fuentes HDMI de alta resolución como:
- Estaciones de trabajo de computadora.
- Sistemas de gestión de video.
- Interfaces de monitoreo industrial.
- Sistemas de presentación.
- Fuentes de señal AV profesional.
El muestreo de croma 4:4:4 ayuda a preservar los detalles finos de texto e imagen, lo que hace que el procesador sea adecuado para salas de control que muestran mapas, paneles, hojas de cálculo y otra información visual detallada.
3. Hasta 16 ventanas a resolución 2K
El procesador de videowall modular VINCAN 40x40 admite diseños flexibles de ventanas múltiples a través de tarjetas de salida de videowall compatibles. Bajo condiciones de operación 2K compatibles, el sistema proporciona hasta 16 ventanas/capas dentro de la configuración de procesamiento aplicable.
Las funciones admitidas incluyen:
- Posicionamiento libre de ventanas.
- Redimensionamiento y escalado de ventanas.
- Movimiento y estiramiento de ventanas.
- Capas de visualización superpuestas.
- Recorte de fuente de entrada.
- Múltiples grupos de pantallas.
- Compensación de bisel de videowall.
El procesador permite a los operadores organizar las fuentes de video según sus requisitos de monitoreo o presentación.
Nota técnica: La especificación de 16 ventanas se aplica a las condiciones de operación 2K compatibles y a los recursos de procesamiento de la tarjeta de salida correspondiente. No significa 16 ventanas 4K60 simultáneas ni 16 ventanas en cada salida física.
4. Procesamiento de videowall y conmutación de matriz integrados
A diferencia de un conmutador de matriz HDMI básico, el procesador VINCAN 40x40 combina la composición de videowall y el enrutamiento de señales de matriz dentro de una plataforma modular. Con tarjetas de salida compatibles, admite operación simultánea de videowall y matriz.
Por ejemplo, un centro de control puede asignar pantallas seleccionadas a un videowall de monitoreo con ventanas múltiples mientras utiliza otras salidas de matriz compatibles para la selección independiente de fuentes. Esta arquitectura ayuda a los integradores de sistemas AV a diseñar sistemas que combinan la gestión centralizada de video con el control flexible de pantalla.

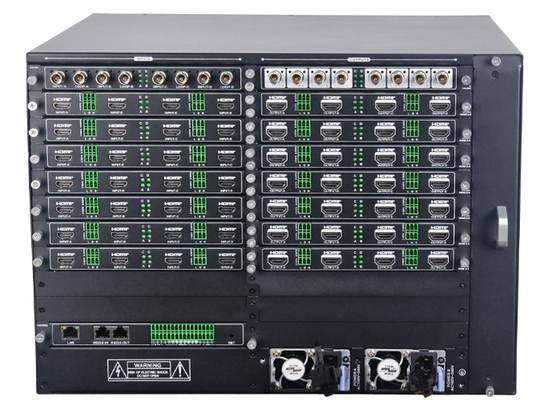

5. Arquitectura modular de E/S de cuatro canales
El procesador utiliza tarjetas de entrada y salida intercambiables, lo que permite adaptar la configuración del sistema a la instalación.
Las interfaces compatibles disponibles incluyen:
- Tarjetas de entrada HDMI 4K60.
- Tarjetas de salida de videowall HDMI 4K60.
- Tarjetas de salida de matriz HDMI.
- Tarjetas de entrada SDI opcionales.
- Tarjetas de salida de matriz SDI opcionales.
- Tarjetas de previsualización HDMI opcionales.
El diseño modular permite a los integradores de sistemas seleccionar tipos de tarjetas según las fuentes de señal requeridas, las funciones de salida y los grupos de pantallas. La compatibilidad de las tarjetas y las funciones de procesamiento disponibles deben verificarse para la configuración final.
6. Integración opcional 12G-SDI
La plataforma de videowall modular VINCAN admite tarjetas 12G-SDI opcionales para la integración profesional de señales de video. Esto es útil para instalaciones de transmisión, entornos de producción y sistemas de monitoreo que utilizan equipos basados en SDI. La conectividad SDI es opcional y depende de las tarjetas de entrada y salida instaladas.

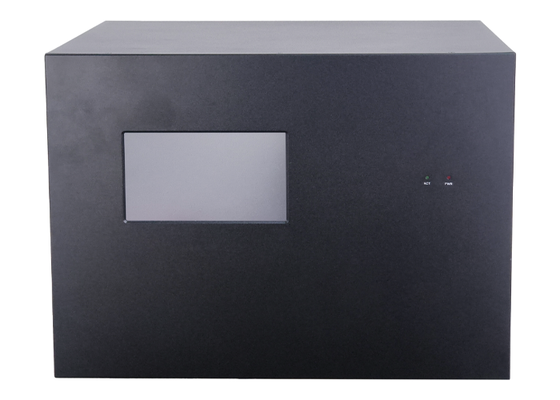

7. Operación con pantalla táctil en el panel frontal
La pantalla táctil integrada proporciona un control local conveniente y monitoreo del sistema.
Los operadores pueden acceder a funciones que incluyen:
- Conmutación de señal de entrada.
- Guardado y recuperación de preajustes de pantalla.
- Configuración de ciclo de preajustes.
- Inicio y parada del ciclo de preajustes.
- Información de la dirección IP de red.
- Monitoreo del estado de la señal.
- Información de la versión del sistema.
La pantalla táctil simplifica la operación de rutina y el mantenimiento del sistema in situ.
8. Control basado en web y externo
El controlador de videowall 40x40 admite múltiples métodos de control para la integración de sistemas AV profesionales.
Las interfaces y métodos admitidos incluyen:
- Control de navegador web.
- Control de comandos LAN.
- Comandos serie RS-232.
- Pantalla táctil en el panel frontal.
- Software cliente dedicado.
- Aplicación Android.
El procesador también proporciona interfaces de control de dispositivos externos, incluyendo puertos RS-232/RS-485 configurables, puertos IR y conexiones GPIO. Estas opciones permiten a los integradores incorporar el procesador de videowall en sistemas de control AV centralizados compatibles.
9. Múltiples grupos de pantallas y gestión de preajustes
El procesador admite múltiples grupos de pantallas gestionados de forma independiente. Cada grupo puede tener su propia configuración de pantalla y preajustes operativos. El sistema admite hasta 256 preajustes por grupo de pantallas, lo que permite a los operadores guardar diseños de uso frecuente y recuperarlos cuando sea necesario.
Las funciones adicionales incluyen:
- Compensación de bisel.
- Brillo de salida ajustable.
- Superposiciones de texto de desplazamiento configurables.
- Texto OSD de fuente de entrada.
- Monitoreo del estado de la señal.
- Importación y exportación de configuración.
- Ciclo de preajustes.
Estas funciones ayudan a simplificar la operación diaria en salas de control y centros de monitoreo.
10. Arquitectura de procesamiento de hardware FPGA
El procesador de videowall modular VINCAN 40x40 utiliza una arquitectura de hardware FPGA dedicada sin un sistema operativo integrado. El sistema está diseñado para el procesamiento profesional de señales de video, la gestión flexible de fuentes y las aplicaciones de monitoreo continuo. Las características adicionales de la plataforma incluyen velocidades de ventilador de enfriamiento ajustables, monitoreo de estado en tiempo real y arquitectura de fuente de alimentación dual.
Preguntas frecuentes
P1: ¿Qué es un procesador de videowall HDMI 40x40?
Un procesador de videowall HDMI 40x40 es un sistema de procesamiento de video configurado con 40 entradas HDMI y 40 salidas HDMI. Está diseñado para gestionar múltiples fuentes de video, crear diseños de videowall y proporcionar enrutamiento de señales de matriz a través de tarjetas compatibles.
P2: ¿El procesador admite 4K60 tanto en entradas como en salidas?
Sí. Las tarjetas de entrada y salida HDMI compatibles admiten 4K@60Hz 4:4:4, con cuatro canales por tarjeta.
P3: ¿El procesador admite 16 ventanas a 4K60?
La capacidad máxima de 16 ventanas/capas se aplica bajo condiciones de operación 2K compatibles. No debe interpretarse como 16 ventanas 4K60 simultáneas.
P4: ¿Puede funcionar tanto como controlador de videowall como conmutador de matriz?
Sí. La plataforma modular admite procesamiento de videowall y conmutación de matriz simultáneos con las tarjetas de salida apropiadas.
P5: ¿El procesador 40x40 admite 12G-SDI?
Sí. Se pueden seleccionar tarjetas 12G-SDI compatibles opcionales para proyectos que requieren integración profesional de señales SDI.
P6: ¿Se puede controlar el sistema sin una computadora?
Sí. La pantalla táctil del panel frontal admite la operación local, incluida la conmutación de señales, la gestión de preajustes y la visualización del estado del sistema.
P7: ¿Se puede integrar el procesador con sistemas de control AV de terceros?
El procesador proporciona interfaces RS-232, LAN, serie configurable, IR y GPIO. La integración debe evaluarse según los requisitos de comando e interfaz del sistema de control de terceros.
P8: ¿Cuál es la diferencia entre los modelos 16x16 y 40x40?
Ambos modelos pertenecen a la misma plataforma de procesamiento de video modular mejorada y utilizan tecnología de tarjeta de E/S 4K60 compatible. La principal diferencia es el número de conexiones de entrada y salida disponibles. La configuración 40x40 está diseñada para proyectos que requieren más conexiones de fuentes y pantallas dentro de un solo sistema.
P9: ¿VINCAN admite soluciones de videowall personalizadas?
Sí. VINCAN ofrece servicios OEM/ODM y soporte de configuración basado en proyectos para integradores de sistemas AV, distribuidores y contratistas de instalación profesional.
