Datos del producto:
|
| HDCP obediente: | HDCP 2,2/1.x | Ancho de banda video: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Formatos de audio de HDMI: | LPCM 7.1CH, TrueHD Dolby, y audio principal de DTS-HD |
| Entradas: | Tipo 4×HDMI ventana 1×Micro USB del receptor 1×IR de A [19-pin femenino] | Salidas: | 4×HDMI tipo A [19-pin femeninos] |
| Vivienda: | Recinto del metal | Color: | Negro |
| Dimensiones: | 220m m (W)×205mm (D)×19mm (H) | Peso: | 535g |
| Fuente de alimentación: | Entrada: AC100~240V 50/60Hz hizo salir: DC 12V/2.5A (el estándar de US/EU, CE/FCC/UL certificó) | Power Consumption: | 11.04W |
| Temperatura de funcionamiento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de almacenamiento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Humedad relativa: | Derecho del 20~90% (sin condensación) | ||
| Resaltar: | interruptor video 4x4,interruptor de 18Gbps 4k HDMI,interruptor video de 594MHz 4x4 |
||

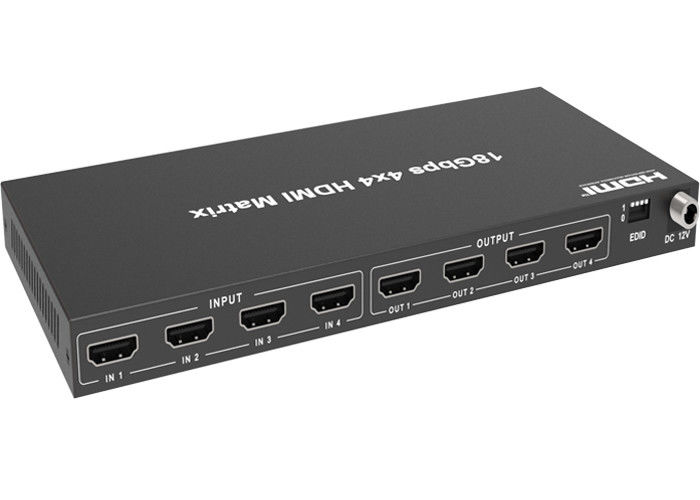

interruptor video de la matriz 4x4 de 18Gbps 4k Hdmi
recinto video del metal del interruptor 4x4 de 594MHz 18Gbps 4k HDMI HDCP 2,2
1. Introducción
Las ayudas de matriz de 4x4 HDMI la transmisión de la señal video (hasta el 4:4 de 4K2K@60Hz YCbCr: 4) con el audio digital de varios canales de hasta cuatro
altas fuentes de la definición a hasta cuatro salidas de HDMI. Cada salida apoya función del downscaler. Puede exhibir lo mismo o la diversa pantalla en cuatro exhibiciones (el usuario puede elegir la pantalla de visualización para cualquier fuente de la señal). También, el producto tiene modo de la distribución y modo que cambia.
2. Características
☆ HDCP 2,2 obediente
☆ hasta 4K2K@60Hz con 4:4 de 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, paso Dolby de Vision
El ☆ apoya LPCM 7.1CH, TrueHD Dolby, y audio principal de DTS-HD
El ☆ apoya 4K - > 1080P Downscaler
La ayuda del ☆ avanzó a la gestión de EDID
Control flexible del ☆ vía el panel o el mando a distancia por infrarrojos
3. Contenido del paquete
①matriz de 1× 4×4 HDMI
②Adaptador de 1× 12V/2.5A
③Mando a distancia por infrarrojos de matriz 1×
④Manual del usuario 1×
⑤2× que monta los oídos
controles 4.Operation y funciones
Panel de delante
|
NO. |
Nombre |
Descripción de la función |
|
1 |
Pantalla de OLED |
Situación que cambia de la matriz de la exhibición, puerto de la entrada-salida, EDID, Velocidad, dirección IP. |
|
2 |
Poder LED |
El LED iluminará en verde cuando el producto está conectado con la fuente de alimentación, y rojo cuando el producto está en recurso seguro. |
|
3 |
Botones de la entrada-salida |
Usted necesita presionar un botón de la salida (1~8) en primer lugar y después presionar un botón de la entrada (1~8) para seleccionar la correspondencia fuente de entrada para el puerto de salida. |
|
4 |
EL MENÚ/ENTRA / ENCIMA de /DOWN |
①Control de EDID: En la pantalla de visualización inicial de OLED, prensa Botón del “MENÚ” para incorporar el interfaz del estado de la transferencia de la matriz, entonces botón “ARRIBA/ABAJO” de la prensa para comprobar la información actual de EDID de cada puerto de entrada de HDMI. ②Ajuste de EDID: En la pantalla de visualización inicial de OLED, prensa Botón del “MENÚ” para incorporar el interfaz del ajuste de EDID, prensa Botón “ARRIBA/ABAJO” para seleccionar el EDID requerido, y prensa el botón de la "entrada. Una “copia pronto a entrar: ” aparecerá. Entonces botón “ARRIBA/ABAJO” de la prensa para seleccionar el puerto de entrada que usted necesita fijar, y botón de la "entrada de la prensa otra vez a confirmar. ③Determinación de la velocidad: En la pantalla de visualización inicial de OLED, botón del “MENÚ” de la prensa para incorporar el interfaz de la velocidad, y botón “ARRIBA/ABAJO” de la prensa para seleccionar la velocidad requerida, finalmente prensa el botón de la "entrada para confirmar el ajuste. ④Control de la dirección IP: En la pantalla de visualización de OLED, el botón iniciales del “MENÚ” de la prensa para entrar en el interfaz del IP, después la prensa Botón “ARRIBA/ABAJO” para comprobar la dirección IP actual. Presionar el botón del “MENÚ” volverá otra vez a la situación inicial de la exhibición de OLED. |
|
5 |
Botón de encendido |
De largo prensa el botón de encendido por 3 segundos para entrar en modo espera, después prensa corta él para despertar el dispositivo. |
|
6 |
Ventana del IR |
Ventana del receptor de infrarrojos, recibe solamente la señal remota del IR de este producto. |
|
7 |
Botón de CERRADURA |
Prensa corta el botón de CERRADURA para cerrar los botones del panel de delante (excepto el botón de encendido); Presiónelo otra vez para desbloquear. |
Panel trasero
|
No. |
Nombre |
Descripción de la función |
|
1 |
EXTENSIÓN DEL IR |
Si la ventana del receptor de infrarrojos de la unidad se bloquea o la unidad está instalada en un área cerrada de la visión infrarroja, el cable del receptor de infrarrojos se puede insertar “al puerto de la extensión del IR” para recibir la señal remota del IR. |
|
2 |
L/R FUERA DE (1-8) |
El puerto de salida audio análogo, conecta con un amplificador o un altavoz vía un cable de audio de 3.5m m. |
|
3 |
ENGATUSE FUERA DE (1-8) |
El puerto de salida audio coaxial, conecta con el dispositivo de salida audio tal como amplificador audio vía un cable coaxial. |
|
4 |
Puerto del TCP/IP |
El puerto del control del TCP/IP, conecta con la PC o el router con un cable RJ45. |
|
5 |
Puerto RS-232 |
Conecte con una PC o un sistema de control por el cable D-sub de 9 pernos para transmitir el comando RS-232. |
|
6 |
Tierra |
Conecte la vivienda con la tierra. |
|
7 |
Puertos ENTRADOS (1-8) |
Los puertos de entrada de HDMI, conectan con el dispositivo de la fuente HDMI tal como DVD o set-top box con un cable de HDMI. |
|
8 |
Puertos HECHOS SALIR (1-8) |
Los puertos de salida de HDMI, conectan con el dispositivo de exhibición de HDMI tal como TV o supervisan con un cable de HDMI. |
|
9 |
DC 12V |
Conecte con el adaptador 12V/5A. |
