Control remoto IR RS232 Conmutador HDMI con chasis 4K 32x32

4K 32x32 HDMI Matrix Switcher Control remoto, RS232 y controles frontales Creado con un chasis 4K 32x32

Descripción:

4KConmutador de matriz HDMI 32x32Como es un conmutador de matriz, permite que cualquier entrada sea encaminada a cualquier salida; o la misma entrada sea encaminada a todas las salidas, o cualquier combinación.El conmutador de matriz HDMI 1080p 32x32 está diseñado para permitir el cambio y distribución de 32 entradas HDMI a 32 salidas HDMITambién tiene 16 Presets para guardar y recuperar. También tiene controladores Crestron & Control4 opcionales.

El 4K 32x32 HDMI Matrix Switcher es un conmutador de matriz digital de primera línea diseñado para las demandas de los actuales enrutamientos HDMI (High-Definition Multimedia Interface).Creado para enrutamiento de sus sistemas señales HDMI para ir a 32 salidas de 32 entradas, este conmutador de matriz HDMI 32x32 ofrece un alto rendimiento.

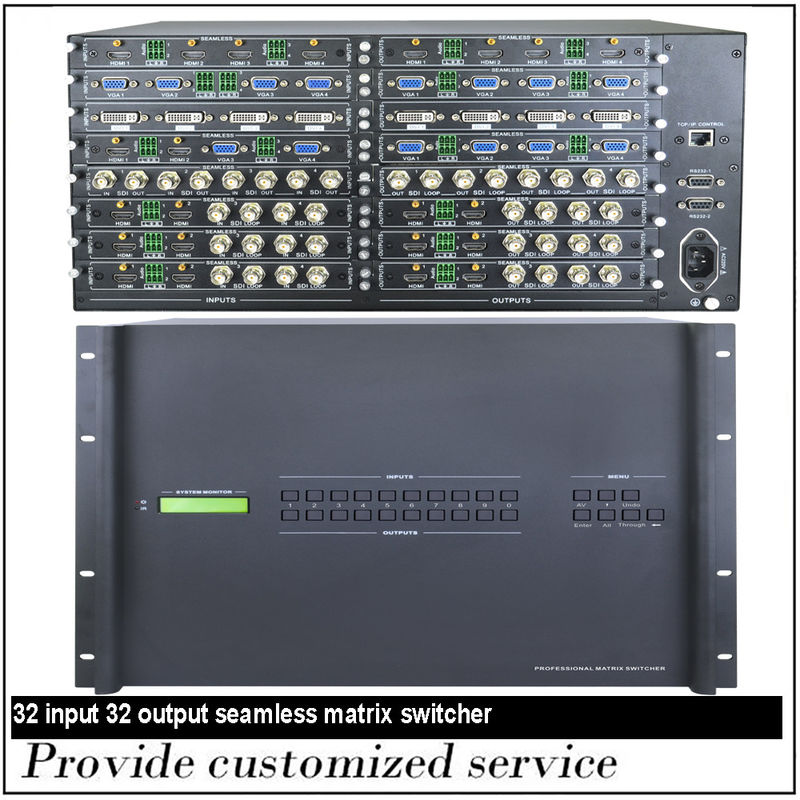

El chasis de Card Cage tiene 8 ranuras de entrada y 8 ranuras de salida. Las tarjetas de entrada y salida HDMI son tarjetas HDMI de 4 puertos con 4 conectores HDMI en cada tarjeta.Si uno llena el chasis completo se configura a un conmutador HDMI 32x32Se muestra a continuación la configuración de este 32x32 HDMI Matrix Switcher.

El 4K 32x32 HDMI Matrix Switcher proporciona una gestión interna HDCP completa para la integración actual en el mercado comercial de A / V, garantizando la autenticación de claves HDCP y administrando el apretón de manos internamente.Nuestro 4K 32x32 HDMI Matrix Switcher viene con un sistema de gestión interno HDCP (High-bandwidth Digital Content Protection) que eliminará cualquier interceptación de sus datos digitales.

II. Características

• 4K Cambio de hasta 32 fuentes HDMI a 32 pantallas
• 16-Preajustes para guardar para configuraciones utilizadas con frecuencia
• Compatible con HDCP 1.4 y HDMI hacia atrás
• Panel LCD frontal para el estado
• Apoya el paso a través 3D
• Soporta las especificaciones HDMI 1.4 de alta velocidad
• Soporta 1080p completo y 4K
• Apoya la transmisión DDC
• Soporta Dolby Digital-True HD y DTS-HD
• Control a través de su control remoto, RS-232 y botones del panel frontal
• Conductores de control4 opcionales
• Control completo RS-232 para la incorporación de sistemas de control de terceros

III. Paquete de medidas

Se trata de una matriz HDMI de 1 PC.

Adaptador de alimentación 1 PC

Manual de funcionamiento 1 PC

Control remoto 1 PC

Se trata de una serie de sistemas de transmisión de datos que se utilizan para transmitir información a través de un sistema de transmisión de datos.

IV. Especificaciones

4K 32x32 HDMI Matrix Switcher Las especificaciones:

· elTarjeta de entrada/salida: 4 puertos HDMI/tarjeta

· elConector de entrada: HDMI A femenino; T.M.D.S. 2.9V/3.3V, 75 ohmios

· elSalida de vídeo: HDMI A femenino; T.M.D.S. 2.9V/3.3V; 75 ohmios

· elLa velocidad de la señal es igual a la de la señal.

· elResolución: Hasta 4K 4:2:0 croma

· elOpciones de control: botones, control remoto IR y RS232 (conector D femenino de 9 pines)

· elFuente de alimentación en todo el mundo: 100VAC ~ 240VAC, 50/60Hz; 50W

· elTemperatura: -10 ~ 50 grados C

· elHumedad de trabajo: 10 ~ 90 grados

· elReglamento: CE, FCC y CCC

4K 32x32 HDMI Matrix Switcher Las especificaciones:

· Ganancia: 0 dB

· Señales de vídeo: HDMI (o DVI-D)

· Rango de resolución: Hasta 4K 4:2:0 croma

Entrada del conmutador de matriz 4K 32x32 HDMI:

· elEntradas: 32 HDMI

· elConector de entrada: HDMI

· elNivel de entrada: T.M.D.S. 2,9 V/3,3 V

· elImpedancia de entrada: 75 ohmios

4K 32x32 HDMI Matrix Switcher Salida:

· elSalidas: 32 HDMI

· elConector de salida: HDMI

· elNivel de salida T.M.D.S. 2.9V/3.3V

· elImpedancia de salida: 75 ohmios

Otras especificaciones del conmutador de matriz HDMI 4K 32x32:

· elDistancia del cable de entrada: ~ 25 pies AWG24 HDMI 1.4 cable de alta velocidad

· elDistancia del cable de salida: ~ 35 pies AWG24 HDMI 1.4 cable de alta velocidad

· elGestión HDCP: Compatible con la protección de contenido digital de alto ancho de banda (HDCP) utilizando los estándares DVI y HDMI 1.4.La tecnología de gestión HDCP incorporada puede analizar la autenticación de claves HDCP y realizar el apretón de manos internamente.

· elPuerto de control en serie: RS-232, conector D femenino de 9 pines con una configuración de pines de 2 = TX, 3 = RX, 5 = GND

· Control remoto IR: Sí

· Control del panel frontal: botones

Ⅴ: Utilizar las áreas de aplicación:
