Conmutador de presentación 9X1 4K2K 60Hz con puerto de salida HDMI

Conmutador de presentación 9X1 4K2K 60Hz con puerto de salida HDMI

1.Introducción

La caja de escalador de salida HDMI con múltiples entradas admite 9 entradas de 4xHDMI y 1xVGA ((YPbPr, CVBS).
La fuente de entrada es capaz de cambiar y escalar para adoptar resolución y luego transmitir a través de la salida HDMI.
La resolución de HDTV es alcanzable. El sistema puede ser controlado y configurado con el simple funcionamiento del botón del panel.
Esta caja de escalador es una solución adecuada para fines de presentación en el aula y la sala de conferencias.

2.Características

• Compatible con HDMI2.0/1.4b y HDCP2.2/1.4;

• soporte para múltiples entradas: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Apoya resoluciones de entrada HDMI de hasta 4K UHD 4:4No se puede hacer más que eso.

• Apoya resoluciones de salida de hasta 4K UHD 4:44 @ 60;

• Apoya dos modos de conmutación de entrada: automático o manual;

• Apoyar la gestión del EDID;

• Apoyar el paso de PCM 2CH;

• El dispositivo podría controlarse mediante botón de panel táctil, control remoto IR y RS-232;

• Apoyar la actualización de software en línea USB;

3.Contenido del envase

• 1xConmutador de escala multiformato

• 2xMontaje de orejas

• 1xUnidad de control remoto

• 1xIR el cable de receptor.

• Adaptador de energía de 1x12V/1A

• 1x 3RCA ((Femina) a D-SUB ((Hombre) el cable

• 1x3.5mm jack (hombre) a 2RCA (mujer) el cable

• 1xManual del usuario

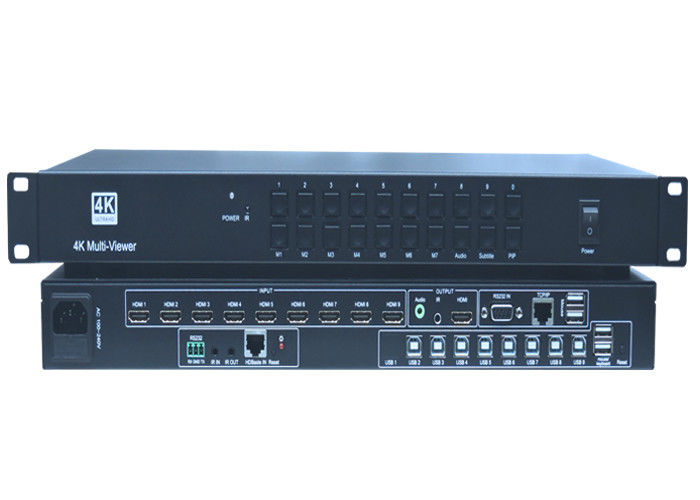

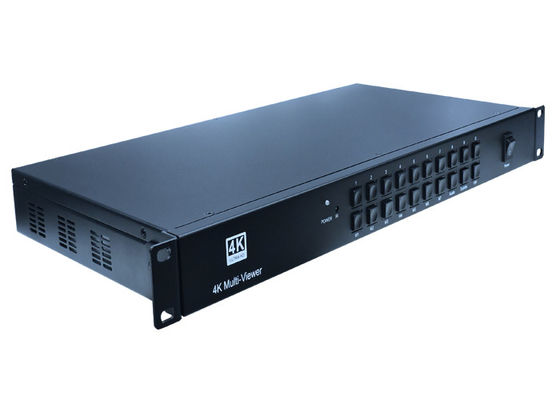

• A continuación se muestran las imágenes deConmutador de presentación 9X1 4K2K 60Hz con puerto de salida HDMI

4.Especificaciones

5Control y funciones de operación

1.1Panel delantero

❶Botón de encendido e indicador:

Intercambia entre el modo de espera y el modo de trabajo. Cuando este dispositivo se cambia al modo de espera, el indicador se vuelve rojo. Cuando se cambia al modo de trabajo, el indicador se vuelve azul.
❷ Ventana infrarroja:
Recibir señal IR de la unidad de control remoto que viene con el conmutador de escalador.

❸Botones de fuente de entrada y automático:

Presione estos botones para seleccionar la fuente. La fuente activa se iluminará a los indicadores correspondientes en el panel frontal. botón AUTO para el modo de conmutación automática o manual,cuando el indicador se vuelve azul, el dispositivo cambia al modo de interrupción automática, cuando el indicador se apaga, el dispositivo cambia al modo de interrupción manual.
❹Botones de resolución de salida:
Presione estos botones para la selección de resoluciones de salida. Seleccione entre 4K60,4K30,

1080P60,720P60; para más otras opciones de resoluciones, por favor utilice el control remoto o

Herramientas de control RS-232.

1.2Panel trasero


❶Producción:
Conectar a una pantalla HDMI o receptor AV para la salida de vídeo y audio.
Salida de audio estéreo L/R al puerto de entrada de audio analógico de su amplificador.
❷Ingreso:

Los puertos de entrada incluyen 4 puertos de entrada HDMI y 1 VGA.

Los formatos de entrada YPbPr, C-video y VGA.

❸Control:

El USB
Puerto USB se conecta con disco flash USB u otro almacenamiento que contiene el software
archivo de actualización para actualizar el firmware del sistema.

Se trata de un sistema de seguridad.
Puerto de control en serie, conector de tornillo cautivo 3p, se conecta con un dispositivo de control (como
como una computadora) para controlar el conmutador de escalador.

IR
Se conecta con el receptor IR para recibir señales IR enviadas por el control remoto o el control remoto IR

controlador de otro dispositivo.

❹La potencia:

Conecte la fuente de alimentación de 12 V de corriente continua a la unidad y conecte el adaptador a una toma de corriente alterna.

❺En / fuera:

Interruptor de encendido y apagado.


• ❶Presione este botón para encender el conmutador de escala o ponga en modo de espera.

• ❷Presione este botón para silenciar o desactivar la salida de audio.

• ❸Presione este botón para operar la función de ajuste automático de entrada VGA;

• ❹Presione estos botones para seleccionar las fuentes de entrada.

• ❺Presione este botón para seleccionar la resolución de salida HDMI. (Presione y mantenga presionado 5 segundos o más, la resolución de salida HDMI se restablecerá a 720p60Hz.)

• ❻Botones de operación del menú:
  Menú: pulse para entrar en el menú OSD.

EXIT: presione para salir del menú OSD.
Bien, el botón de confirmación.

Botón hacia arriba/DWON/EZ/DERECTO: para el ajuste del valor de la OSD.

• ❼VOL-/+: disminuir o aumentar el volumen de audio, MIC-/+: No utilizado.

6Diagrama de conexión
