Datos del producto:
|
| Puertos entrados: | 16 × HDMI (tipo femenino), 1x RS232 | Puertos de salida: | 1 × HDMI (tipo femenino), |
|---|---|---|---|
| Salida audio: | PCM2, 5,1, 7.1CH, sistema Dolby 5,1, DTS5.1 | Resolución entrada: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Resolución de la salida: | 1080p, 1080i, 720p, 1024x768,1360x768 | Protección del ESD: | ±8kV (descarga) de la distancia, ±4kV (descarga del contacto) |
| Fuente de alimentación: | 12V/5A DC (los estándares de US/EU, CE/FCC/UL certificaron) | Dimensiones: | 440m m (W)×200mm (D)×45 milímetro (H) |
| Temperatura de funcionamiento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de almacenamiento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Resaltar: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,pantalla Multiviewer del patio 16x1 |
||
Protección inconsútil del ESD del interruptor del patio RS232 16x1 HDMI MultiViewer
Multi-espectador de 16x1 HDMI con el interruptor inconsútil
1. Introducción
Este producto es un alto rendimiento 16 al lado de 1 interruptor inconsútil del ingenio del Multi-espectador. Apoya la alta exhibición de la fuente de entrada de la definición dieciséis en una pantalla. Como interruptor, puede también inconsútil cambiar la entrada de dieciséis HD libremente.
2. Características
①Multi-espectador de 1× 16×1 HDMI
②Manual del usuario 1×
③Cable de 1× RS-232
④2× que monta los oídos
⑤16 x DVI al cable de HDMI
3. Imágenes para el Multi-espectador de 16x1 HDMI con el interruptor inconsútil.
4. Especificaciones
| Técnico | |
| Ancho de banda video | 2.25Gbps |
| Puertos entrados | 16 × HDMI (tipo femenino), 1x RS232 |
| Puertos de salida | 1 × HDMI (tipo femenino), |
| Salida audio | PCM2, 5,1, 7.1CH, sistema Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Resolución entrada | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Resolución de la salida | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Protección del ESD | ±8kV (descarga) de la distancia, ±4kV (descarga del contacto) |
| Fuente de alimentación | 12V/5A DC (los estándares de US/EU, CE/FCC/UL certificaron) |
| Dimensiones | 440m m (W)×200mm (D)×45 milímetro (H) |
| Peso | 1800g |
| Material del chasis | Metal |
| Color de la serigrafía | Negro |
| Temperatura de funcionamiento | 0°C ~ 40°C/32°F ~ 104°F |
| Temperatura de almacenamiento | -20°C ~ 60°C/-4°F ~ 140°F |
| Humedad relativa | Derecho del 20~90% (sin condensación) |
| Consumo de energía | 24W |

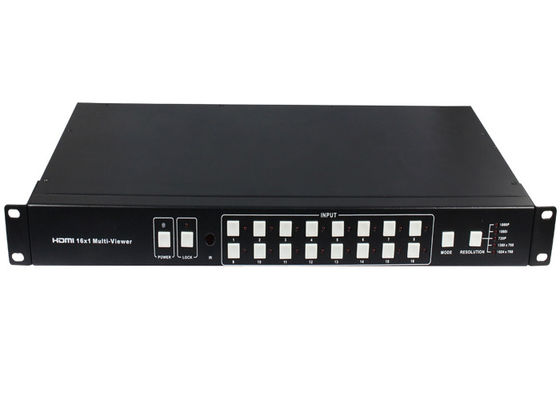

5. Controles y funciones de operación
| Número | Nombre | Descripción de la función | ||||
| 1 | PODER | Presione este botón para accionar el dispositivo con./desc. | ||||
| El LED iluminará verde cuando el poder está prendido, | ||||||
| rojo cuando está en modo ‘espera’. | ||||||
| 2 | Presione este botón para cerrar todos los botones en el panel, | |||||
| CERRADURA | prensa otra vez a desbloquear. El LED rojo iluminará | |||||
| cuando se cierra el botón. Por el contrario, oscuridad de la vuelta | ||||||
| cuándo desbloquee. | ||||||
| 3 | Ventana del receptor de infrarrojos | Reciba el IR del control remoto. | ||||
| 4 | Selección de la entrada de HDMI | Prensa para seleccionar la entrada de 1 a 16. | ||||
| área del botón | ||||||
| 5 | MODO | Presione el botón para seleccionar modo de visualización. | ||||
| 6 | RESOLUCIÓN | Presione el botón para seleccionar la resolución de la salida. | ||||
| NO. | RESOLUCIÓN | |||||
| 1 | 1080P, audio principal de la imagen | |||||
| 2 | 1080I, audio principal de la imagen | |||||
| 3 | 720P, audio principal de la imagen | |||||
| 4 | 1360x768, audio principal de la imagen | |||||
| 5 | 1024x768, audio principal de la imagen | |||||

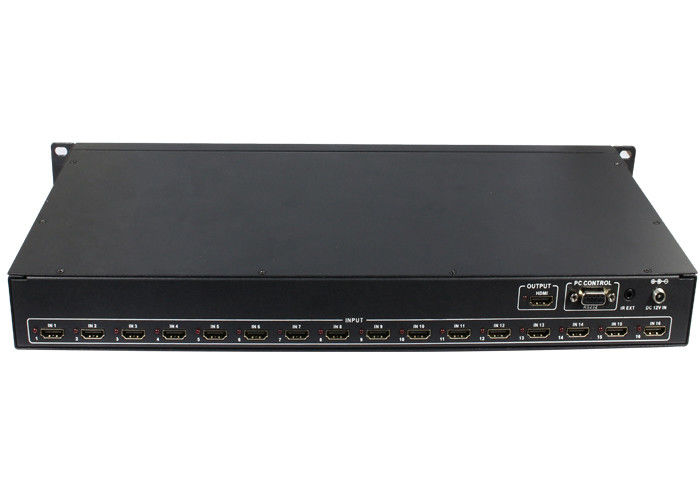

5,2 panel trasero
4/8
6. Descripción del detalle del modo de visualización
El multi-espectador 16x1 tiene 4 modos de visualización.
MODE1: El multi-espectador 16x1 separará la exhibición la entrada de dieciséis HD, y ahora es un interruptor inconsútil.
Entrada
Interruptor inconsútil MODE1-16×1
MODE2: El multi-espectador 16x1 divide la entrada de cuatro HD al mismo tamaño y la exhibición en una pantalla. Y ahora cambie el botón de la entrada en panel de delante o el telecontrol del IR, la voluntad del audio de la salida de HDMI correspondiente a la fuente de entrada seleccionada.
IN9 IN13
Multi-espectador MODE2-4×1
5/8
MODE3: El multi-espectador 16x1 divide la entrada de nueve HD al mismo tamaño y la exhibición en una pantalla. Y ahora cambie el botón de la entrada en panel de delante o el telecontrol del IR, la voluntad del audio de la salida de HDMI correspondiente a la fuente de entrada seleccionada.
Multi-espectador MODE3-9×1
MODE4: El multi-espectador 16x1 divide la entrada de dieciséis HD al mismo tamaño y la exhibición en una pantalla. Y ahora cambie el botón de la entrada en panel de delante o el telecontrol del IR, la voluntad del audio de la salida de HDMI correspondiente a la fuente de entrada seleccionada.
Multi-espectador MODE4-16×1
