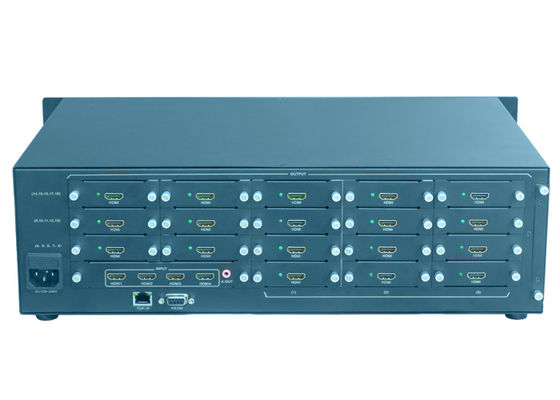

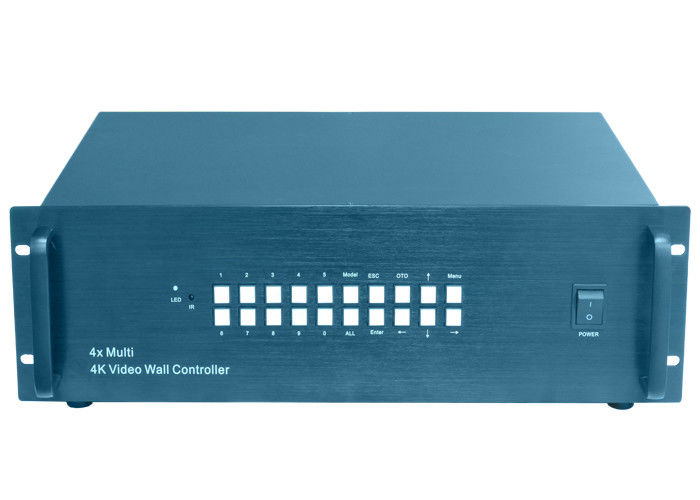

4 16 matriz entrada de la salida 4K HDMI y regulador video de la pared

introducción integrada del procesador:

Los productis un procesador integrado matriz-que empalma multifuncional 4K, su función principal son realizar la transferencia libre entre convencional

regulador video y matriz de la pared 4K, alcanzando el efecto de una máquina con de doble uso. Es no sólo 16 regulador video de la pared del canal 4K,

pero también 4 en hacia fuera interruptor de la matriz 16. Las asistencias técnicas 4 canales de la señal HDMI 4K entran, y apoyan hasta 16 canales de

Salida de la señal HDMI.

La salida del MXN se apoya en modo que empalma, y 4 señales de entrada 4K se pueden cambiar libremente. Todas las señales de entrada se pueden cambiar al en pantalla grande para la exhibición que empalma, y el vídeo audio y correspondiente es salida síncrono. En modo de la matriz, apoya la transferencia arbitraria de la entrada y de la salida, apoya la función que cambia inconsútil, y realiza la transferencia rápida sin la pantalla negra. La matriz también apoya la función del avance de 4 pantallas, que exhibe 4 entradas en una exhibición al mismo tiempo.

Con funciones superiores, el producto es conveniente para los diversos proyectos video de la vigilancia, los proyectos que empalman en grande, las salas de exposiciones, los centros de control, el etc.

Características:

El *** apoya 4 entradas HDMI, 2 HDMI2.0, 2 HDMI1.4, hasta 4K60HZ, compatibilidad con versiones anteriores;

Las ayudas del *** hasta 16 salidas, la resolución de la salida apoyan 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ (el empalmar), la resolución de la salida pueden ser cambiadas;

máquina toda junta el empalmar y de la matriz del Tarjeta-tipo del ***, una llave para realizar la transferencia libre;

El modo que empalma del *** apoya empalmar de encargo del MXN;

El *** apoya la función de la rotación de 180 grados de cualquier imagen de la unidad de visualización, y apoya la pantalla LCD superior para invertir;

El borde del *** que protege la función, modo que empalma apoya el ajuste que empalma horizontal y vertical;

El modo de la matriz del *** apoya la función que cambia inconsútil;

El modo de la matriz del *** apoya cualquier exhibición de la fractura de la pantalla de la salida 4;

El *** apoya teledirigido, RS232, TCP-IP (modificado para requisitos particulares), control button del chasis;

El chasis estándar 3U del ***, se puede instalar directamente en el gabinete estándar;

Especificación:

1, señal de entrada y de salida

La entrada de señal HDMI de la ayuda 4, la señal de entrada se puede cambiar a través de los botones del chasis y teledirigido, las ayudas más de alta resolución 4K@60HZ;

Apoya salida de hasta 16 señales HDMI, y la resolución de la salida apoya 1920x1080@60HZ, 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, que se puede cambiar libremente.

2, función Matriz-que empalma integrada

El producto integra las funciones de la matriz y de empalmar. Puede ser utilizado como un regulador video convencional de la pared de 16 canales o interruptores del entrada 4 y de salida múltiple de la matriz. El usuario puede cambiar libremente al modo deseado a través del chasis de los botones teledirigidos o.

3, función de la matriz

La función de la matriz del producto es una matriz de salida múltiple de 4 entradas, con la función que cambia libre de la matriz convencional, que puede realizar la transferencia arbitraria de la entrada y de la salida, y también tiene la función del avance, que puede exhibir 4 señales de entrada en una pantalla de visualización. Además, la matriz también tiene la función de la transferencia inconsútil, ningún retraso al cambiar, ninguna operación negra de la pantalla, simple y rápida.

4, función que empalma
La función que empalma del producto adopta un método de diseño modular. Los módulos de salida se pueden añadir o reducir según necesidades de usuario. Una sola máquina puede alcanzar un máximo de 16 salidas que empalman de la señal HDMI. Según necesidades de usuario, una sola máquina puede ser 2x2 modificado para requisitos particulares, 3x3, 1x2, 2x3, diversos modos que empalman tales como 3x2, 2x4, 4x2, 2x5, 5x2, etc.

5, teledirigido infrarrojo

El teledirigido se puede utilizar para fijar cualquier modo que empalma o transferencia arbitraria de la entrada y de la salida en el modo de la matriz, que es simple y conveniente.

6, control button del chasis

Con el control del chasis, usted puede cambiar rápidamente el modo de la matriz o el modo que empalma; usted puede fijar cualquier modo que empalma, o realice la transferencia arbitraria de la entrada y de la salida del modo de la matriz.

7, control de equipo host

Conectando el software del equipo host a través del puerto serie, usted puede fijar cualquier modo que empalma o transferencia arbitraria de la entrada y de la salida en el modo de la matriz con una llave.

8, control central

El máquina toda junta productmatrix-que empalma abre los códigos de control de uso general. Los usuarios pueden escribir los códigos de control en el sistema de control central según sus necesidades, y utilizan el control central para el control centralizado;

Topología del producto
