interruptor inconsútil de la matriz de 4K 4x4 HDMI con el regulador video de la pared

ⅠIntroducción de productos

Es un procesador que empalma video 4K, y es también un interruptor inconsútil de 4x4 HDMI. Ayudas hasta empalmar de 4K@60HZ

y transferencia inconsútil 4x4. La ayuda 4 HDMI, 1 entrada del DP y la salida de 4 HDMI, entrada del DP se pueden utilizar solamente para

el empalmar.

ⅡFunciones principales

• Una máquina incluye empalmar y funciones que cambian inconsútiles al mismo tiempo, y las funciones se pueden seleccionar libremente.
• Función de transferencia inconsútil de la ayuda en modo de la matriz.
• Ayuda 1x2, 1x3, 1x4, 2x1, 3x1, modo 4x1,2x2 en la función que empalma
• Apoye cualquier rotación de la señal de la unidad de visualización 180 grados.
• El borde que protege la función, modo que empalma apoya el ajuste que empalma horizontal y vertical;
• El modo de la matriz apoya cualquier exhibición de la fractura de la pantalla de la salida 4;
• Ayuda 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 entradas, la resolución hasta 4K@60hz.
• 4 salidas de HDMI, resolución de la salida apoyan 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, cambiable;
• Ayuda teledirigida, RS232, control button del chasis;

ⅢIntroducciones detalladas

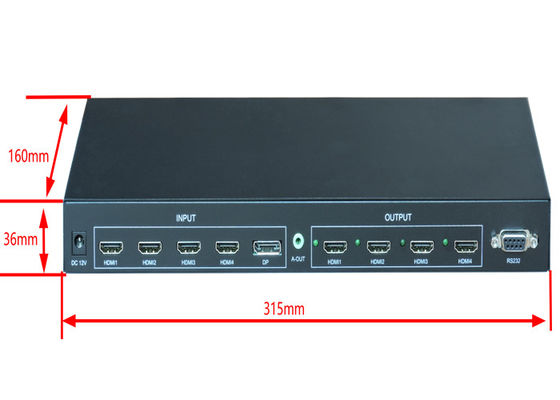

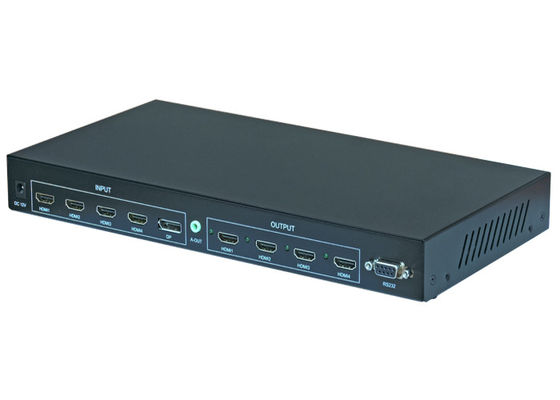

1, señales entradas

DP_1,2(4K@60hz),1HDMI_2,0, 3entradas de la ayuda 1_de HDMI_1,4(4K@30hz)

2, señales de salida

La salida de la ayuda 4 HDMI_1,3, resolución de la salida apoya 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, cambiable;

Ayuda 1 3,5 milímetros de salida audio para conectar el sonido.

3, empalmando, función de transferencia del modo de la matriz

Los usuarios pueden elegir modo que empalma o modo que cambia inconsútil. La entrada del DP se puede utilizar solamente en modo que empalma.

4, función que cambia inconsútil

La ayuda HDMI entró la función de transferencia inconsútil de la señal 4x4, y puede también apoyar cualquier pantalla para exhibir 4 señales de entrada al mismo tiempo.

5, función que empalma
La función que empalma del producto es diseño integrado, una sola máquina puede alcanzar salida que empalma de 4 señales HDMI, y una sola máquina puede fijar diversos modos que empalman tales como 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, etc.

5,1 180 grados de función de la rotación

Ayuda para fijar cualquier unidad de visualización para girar 180 grados.

5,2 borde que protege la función

Después de fijar la costura del borde que procesa, una parte de la imagen se oculta, para alcanzar el efecto de ninguna deformación y de ninguna distorsión.

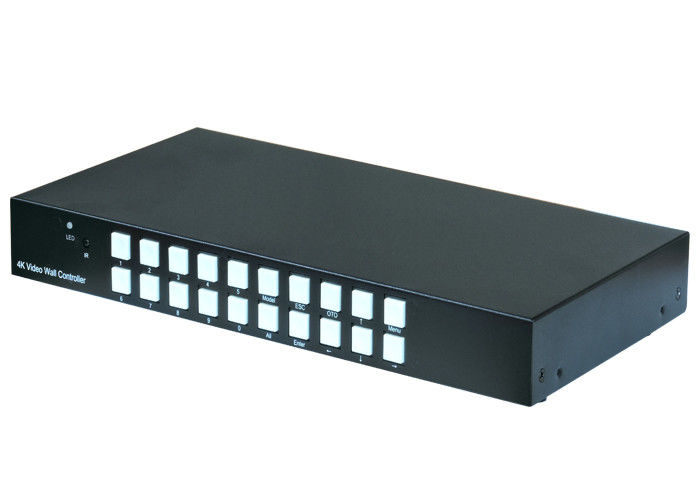

6, método de control

El dispositivo se puede controlar con los botones teledirigidos, del chasis, el RS-232, y el control central.
