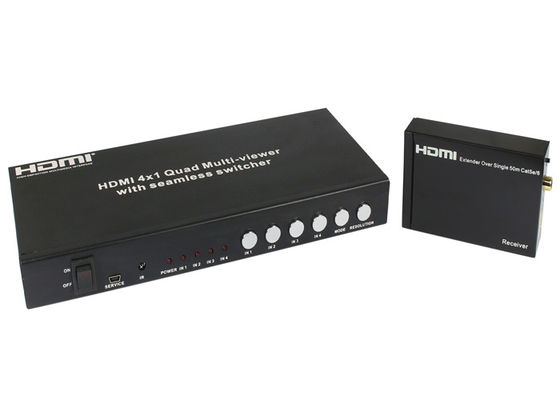

Espectador multi del patio del suplemento HDMI 4x1 de UTP con el comando del interruptor inconsútil de RS232 y del IR

Multi-espectador del patio de HDMI 4x1 con el comando del interruptor inconsútil de RS-232 y del IR

1.Introduction:

Este producto es un alto rendimiento 4 al lado de 1 Multi-espectador del patio con el interruptor inconsútil.

Apoya la alta exhibición de la fuente de entrada de la definición cuatro en una pantalla, y tiene tres

modo del efecto de la multi-vista. Como interruptor, puede también inconsútil cambiar la entrada de cuatro HD libremente.

El producto se puede controlar por las distintas maneras, con el control button del panel de delante, el control del IR, RS232 el control etc.

El producto proporciona un vínculo de S/PDIF para hacer salir la fuente HDMI audio al mismo tiempo.

Además, este prodcut tiene la versión básica y versión del suplemento.

La versión del suplemento puede extender el vídeo y las señales de audio sobre los solos 50m CAT5e/6 con control bidireccional del IR.

2.Features:

1.Compliant con HDMI 1.3a, HDCP 1,2;

2. Las ayudas multiplexaron la entrada de HDMI 4 y 1 salida;

3.Supports hasta la alta resolución de la definición 1080p;

4. Multi-espectador del patio de la ayuda 4by1 e interruptor inconsútil;

escalador 5.Support para arriba, escalador abajo de la función;

resolución multi de la salida 6.Support;

7.Support formato de audio digital LPCM/AC3/DTS

botón 8.Support, maneras controladas del IR, de RS232 etc diversas;

Sistema 9.IR teniendo en cuenta el control de la fuente en el extremo de la exhibición;

audio de 10.Allows HDMI/vídeo y señales del IR de ser transmitido

sobre un solo cable Cat5e/6 (versión del suplemento).

Multi-espectador del patio de 11.HDMI 4x1 con el comando del interruptor inconsútil de RS-232 y del IR.

3.Specification:

 Ancho de banda video----------------------------------------------------2.25Gbps

Puertos entrados-------------------------------------------------------------4 × HDMI (tipo femenino), 1x RS232;

Puertos de salida-----------------------------------------------------------1 × HDMI (tipo femenino), 1xRCA, 1xUTP (versión del suplemento)

Salida audio-----------------------------------------------------------PCM2, 5,1, 7.1CH, sistema Dolby 5,1, DTS5.1

Resolución entrada-------------------------------------------------------480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,

1024x768@60, 1280x720@60, 1920x1080@60;

Resolución de la salida----------------------------------------------------1080p, 1080i, 720p, 1024x768,1360x768

Modelo del cuerpo humano de la protección del ESD-----------------------------±8 kilovoltio (descarga de la distancia)

±4 kilovoltio (descarga del contacto)

Fuente de alimentación---------------------------------------------------------12 V/2.5A DC (los estándares de US/EU, CE/FCC/UL certificaron)

Dimensiones------------------------------------------------------------118m m (W) X 250m m (d) X 32m m (H)

Peso ------------------------------------------------------------------750 g

Material del chasis------------------------------------------------------- Metal

Color de la serigrafía-------------------------------------------------------- Negro

Temperatura de funcionamiento------------------------------------------------ 0 °F °F~104 de °C~40 °C/32

Temperatura de almacenamiento ---------------------------------------------------°C −20 ~ 60 °C/−4 °F del °F ~140

Humedad relativa --------------------------------------------------------derecho de 20~ el 90% (sin condensación)

Consumo de energía -----------------------------------------------------10 W

Nombre de producto--------------------------------------------------------------Multi-espectador del patio de HDMI 4x1 con RS-232 inconsútil

y comando del interruptor del IR

4. diagrama de conexión

Multi-espectador del patio de HDMI 4x1 con el comando del interruptor inconsútil de RS-232 y del IR
