Datos del producto:
|
| Ancho de banda video: | 297MHz [10.2Gbps] | Resolución de vídeo de la ayuda: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Puertos entrados: | 4×HDMI, 5×IR receptor, 1×RS-232, 1xRJ-45 (control), 4x RS232 | Puertos de salida: | 4×CAT5e/6/7, 4×IR arenador, 4×HDMI |
| Fuente de alimentación: | 12 V/5 DC (los estándares de US/EU, CE/FCC/UL certificaron) | Dimensiones: | 440 milímetros (W)×200 milímetro (D)×45 milímetro (h) |
| Resaltar: | interruptor de la matriz de 297MHz HDBaseT,interruptor de la matriz de 4X4 HDBaseT,Interruptor de la matriz del CE HDMI |
||
1.Introduction:
La matriz de HD BaseT 4x4 HDMI con salidas simultáneas de CAT5e/6/7 y de HDMI conecta cuatro fuentes HDMI con ocho exhibiciones.
Esta matriz ofrece cuatro salidas de HDMI y cada salida de HDMI se duplica para proporcionar una salida del Gato-cable que funcione con simultáneamente.
Apoya la transmisión del vídeo (resoluciones hasta 1080p HD y 4Kx2K@30Hz llenos) y apoya formatos de audio digitales de alta resolución
por ejemplo LPCM 7.1CH, TrueHD Dolby, Dolby Digital Plus y amo Audio.Connect de DTS-HD un receptor de HD BaseT a cada uno de las salidas del Gato-cable para extender la señal HDMI los hasta 328ft/100m (versión del 100m) o los 230ft/70m (versión de los 70m) para la conectividad del multiroom.
Trabaja con los jugadores de Blu-Ray, los set-top box, las PC de Home Theater, y las videoconsolas que conectan con una exhibición de HDMI.
Cualquier fuente es accesible siempre por cualquier exhibición seleccionándola vía el mando a distancia por infrarrojos suministrado, RS-232, TCP/IP
o usando los botones de la selección en el panel de delante. Este dispositivo apoya alto audio de la definición, y compatibilidad de la señal 3D.
2.Features:
• HDMI1.4, HDCP 1,4 y DVI1.0 obediente;
• Paso de las ayudas HDMI 3D;
• Resoluciones de las ayudas de resoluciones de VGA~WUXGA y de HD del dependiente de 480i~1080p~4Kx2K@30 sobre los ajustes de EDID;
• Distancias de transmisión de las ayudas los hasta 328ft/100m (versión del 100m) o los 230ft/70m (versión de los 70m) a través del cable CAT5e/6/7;
• Fuction del POE de la ayuda;
• Ayudas salidas simultáneas de HDMI y del CAT;
• El sistema de la matriz del IR de la banda ancha de las ayudas (30-60Khz), canal del transporte del IR puede estar adelante o al revés;
• Ayudas RS-232, control teledirigido, del en-panel y control del TCP/IP;
• Gestión elegante de las ayudas EDID;
• Ayudas LPCM 7.1CH, transmisión audio principal Dolby de TrueHD, de Dolby Digital Plus y de DTS-HD;

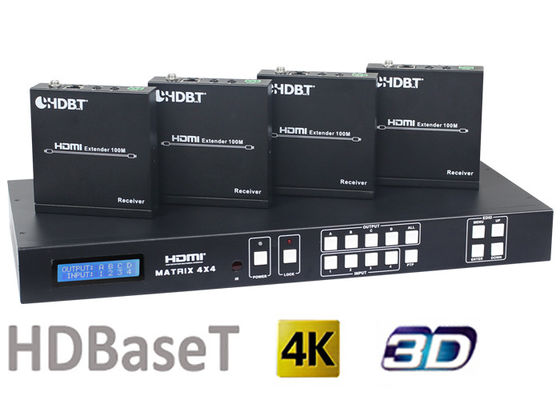

• Interruptor de la matriz de HDMI1.4 4X4 HDBaseT con 4 PC de 70 metros y de 100 receptores de los metros HDMI HDBaseT
contenido 3.Package:
4.Specifications del interruptor de la matriz de HDMI1.4 4X4 HDBaseT:
Ancho de banda video: 297MHz [10.2Gbps]
Resolución de vídeo de la ayuda: 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30;

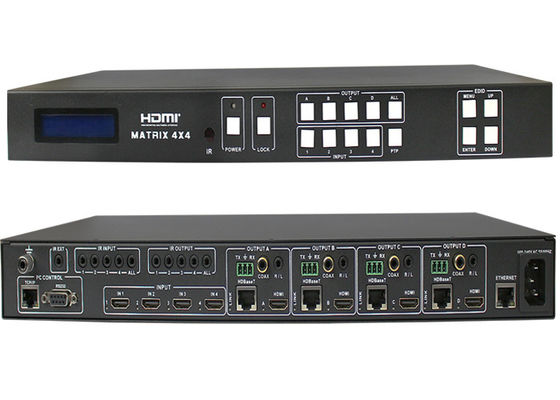

Puertos entrados: 4×HDMI, 5×IR receptor, 1×RS-232,
1xRJ-45 (control), 4x RS232
Puertos de salida: 4×CAT5e/6/7, 4×IR arenador, 4×HDMI
Conector de HDMI: Mecanografíe a una hembra de 19 pernos
Conector RJ-45: WE/SS 8P8C
arenador del IR Receiver/IR del conector de 3.5m m (TX y RX)
Modelo del Humano-cuerpo de la protección del ESD:
± 8kV (descarga de la distancia)
± 4kV (descarga del contacto)
Fuente de alimentación: 12 V/5 DC (estándares de US/EU,
CE/FCC/UL certificó)
Dimensiones: 440 milímetros (W)×200 milímetro (D)×45 milímetro (h)
Peso: g 1820
Material del chasis: Metal
Color de la serigrafía: Negro
Temperatura de funcionamiento: 0 ºC~40 ºC/32 ºF~104 ºF
Temperatura de almacenamiento: −20 ºC~60 ºC/−4 ºF~140 ºF
Humedad relativa: derecho de 20~ el 90% (sin condensación)
Consumo de energía: 30 W (máximo)/0.5w (recurso seguro)
5. Diagrama de conexión para el interruptor de la matriz de HDMI1.4 4X4 HDBaseT:
