Datos del producto:
|
| Resaltar: | Cambiador de vídeo UHD,Conmutador de múltiples vistas sin fisuras,Cambiador de vídeo UHD con vista múltiple |
||
|---|---|---|---|
Introducción
El conmutador de video multivista sin fisuras de 5x Inputs y 2x Outputs se desarrolló con el propósito de múltiples fuentes mostradas en una sola pantalla, que admite altas resoluciones de entrada y salida.
El puerto de salida de HDBaseT se puede utilizar para la transmisión de vídeo de larga distancia
El usuario puede manejarlo fácilmente a través de los botones delanteros, el mando a distancia IR o los comandos RS232.
Campo de aplicación:
Teatro en el hogar; Videoconferencia; Monitoreo de seguridad; Presentación y transmisión; Sistema de enseñanza; Análisis de existencias financieras; Juegos de deportes electrónicos; Display médico.
Salidas: 1x HDMI, 1x HDBaseT, 1x salida L/R de 3,5 mm
Cambiar rápidamente los modos de visualización de ventanas distintas
Apoya LPCM, AC3, DD+, DTS, DTS-HD, hasta un canal de audio de 7.1

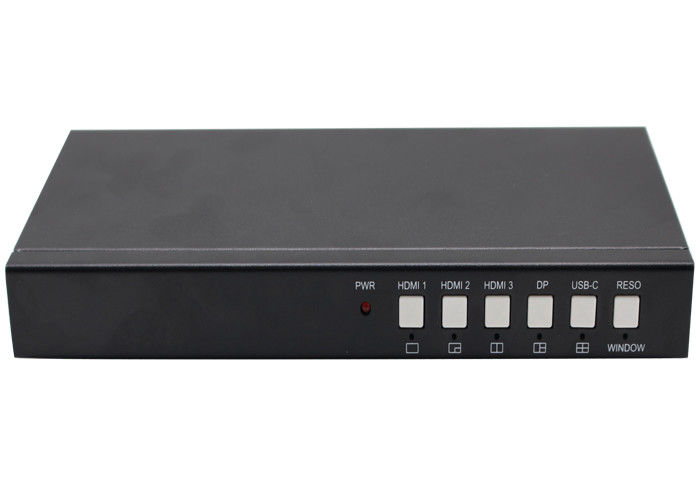

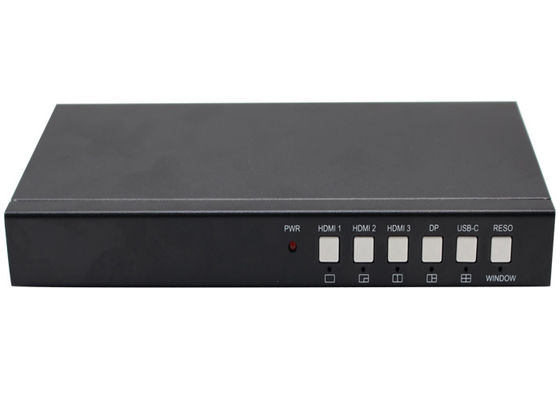

| Nombre | Descripción |
| HDMI 1 | Presione el botón HDMI 1 para seleccionar HDMI 1 como fuente de entrada. |
| HDMI 2 | Presione el botón HDMI 2 para seleccionar HDMI 2 como fuente de entrada. |
| HDMI 3 | Presione el botón HDMI 3 para seleccionar HDMI 3 como fuente de entrada. |
| DP | Presione el botón DP para seleccionar DP como fuente de entrada. |
| USB-C | Presione el botón USB-C para seleccionar USB-C (sólo vídeo) como entrada |
| La ventana | Presione este botón, la pantalla mostrará un borde amarillo en la ventana 1. continúe pulsando este botón el borde se mostrará en la ventana 2 o 3... luego presione un botón de entrada como HDMI 1,y luego HDMI 1 se mostrará en la ventana seleccionada actual. |
Tenga en cuenta: presione HDMI 3 y DP al mismo tiempo puede activar / desactivar la función de conmutación automática cuando el modo de visualización de ventana única

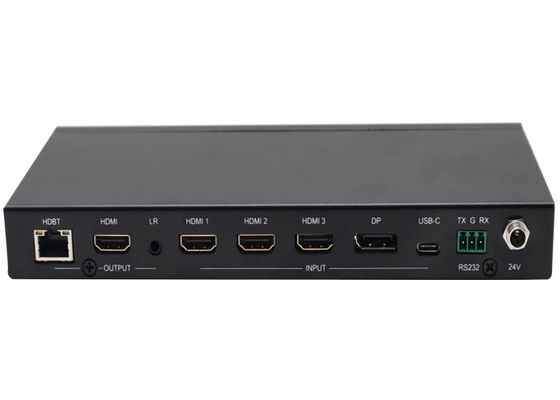

En la parte trasera
| Nombre | Descripción |
| El HDBT- ¿ Por qué? | HDBaseT Salida de escala hasta 3840x2160@60 |
| El HDMI- ¿ Por qué? | La salida de escala HDMI es de hasta 3840x2160@60 |
| LR- ¿ Por qué? | 3.5mm LR salida de audio estéreo, 20Hz ~ 20kHz, 1,5Vrms máximo |
| Inputel | HDMI 1,HDMI 2,HDMI 3,El DP, USB-C |
| Se trata de un sistema de seguridad. | Control externo RS232 |
| 24 V | Adaptador de alimentación de 24 V para conectar |
El puerto USB-A está aquí es sólo para actualizar el firmware
| Número | Descripción |
| 1 | Regreso/salida |
| 2 | Selección de entrada de vídeo |
| Navegación del menú OSD |
| 4 | Selección del modo de vista múltiple |
| 5 | Selección de entrada de audio |
| 6 | Reservado |
El usuario puede seleccionar los siguientes modos EDID mediante el comando RS232 o la navegación del menú OSD
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH y sus componentes | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH, también | 15 | - ¿ Qué? |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | El usuario |
La salida HDMI admite 3 opciones HDCP: FORCE-1.4, Fuerza-2.2, DEPENSADO
El usuario puede seleccionarlo mediante el comando RS232
