Datos del producto:
|
| Resaltar: | Cambiador de presentación UHD,Conmutador de presentación con control de múltiples vistas,Cambiador de presentación sin fisuras |
||
|---|---|---|---|
Introducción
Este dispositivo es un interruptor de presentación multi-formato sin fisuras con 7 entradas HDMI 2.0, 1 entrada de puerto de visualización
Además de la entrada USB-C (sólo vídeo y audio), ofrece tres salidas mirrorizadas: HDMI A, HDMI B para la entrada local.
una pantalla y una salida HDBaseT para un receptor y una pantalla HDBaseT remotos.
Proporciona 4 entradas de audio LR equilibradas y 2 entradas de micrófono
Este dispositivo admite mostrar múltiples fuentes en una sola pantalla hasta 4 ventanas de visualización
El usuario puede gestionar fácilmente a través de los botones delanteros, Remote, RS232, TCP / IP comandos.
Proporcionar hasta 20 escenas de visualización para guardar o cargar

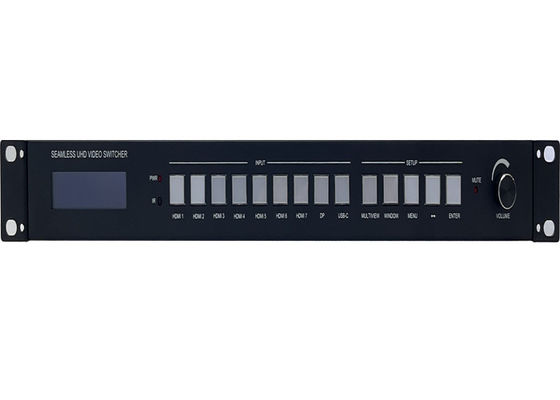

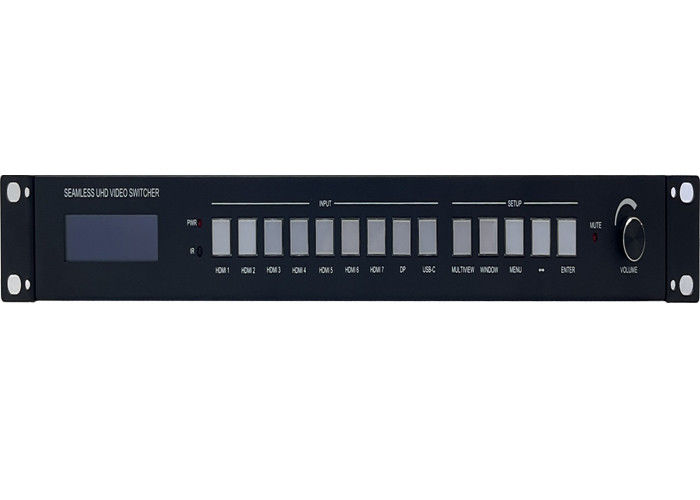

Frente
| Nombre | Descripción |
| LED de potencia | Encendido cuando el interruptor está encendido |
| Sensor de infrarrojos | Receptor remoto |
|
HDMI uno, dos...7, |
Se seleccionarán 9 entradas en total |
| Visión múltiple |
Presione este botón para seleccionar el modo de visualización PIP, PBP, 3xWIN, 4xWIN. Cuando el interruptor funcione en modo único, presione el botón Multiview para seleccionar el último modo Multiview (PIP, PBP, 3xWIN o 4xWIN). |
| La ventana | Presione este botón, a continuación, la pantalla mostrará un borde amarillo en la ventana 1. seguir pulsando este botón el borde se mostrará en la ventana 2 o 3... a continuación, pulse un botón como HDMI 1,y luego HDMI 1 se mostrará en la ventana seleccionada actual |
|
Menú, ¿Qué quieres decir?, |
Tres botones para configurar el sistema con el panel frontal de navegación OSD:
|
| Mute LED | Se enciende cuando el audio está silenciado |
| Pulsera de audio |
Rotación a la izquierda o a la derecha para controlar el volumen de audio general (audio principal y dos micrófonos de audio) |

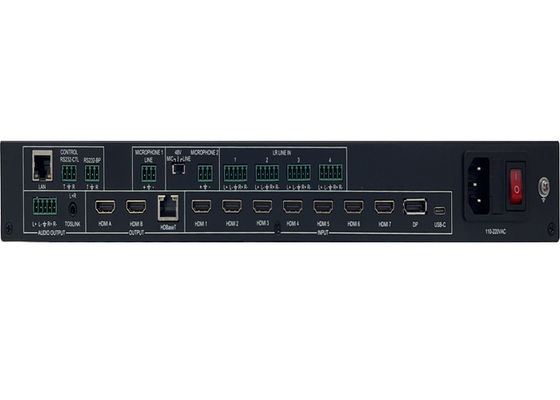

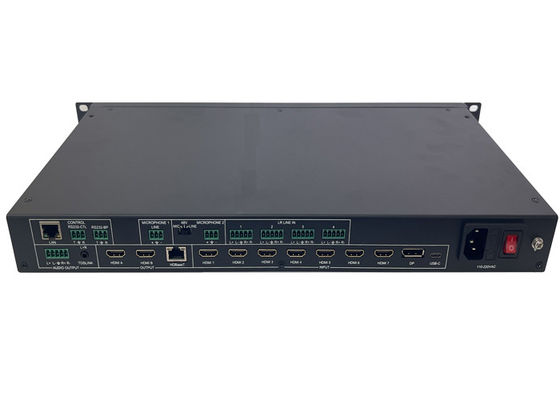

En la parte trasera
| Nombre | Descripción |
| Salidas de audio |
Producción L+R equilibrada, |
| Productos | Se trata de las aplicaciones que se utilizan en el sector de la telecomunicación. |
| Inputel | Se aplican las reglas siguientes: |
| La red local |
Control TCP/IP. Parámetros predeterminados como sigue |
| Se trata de un sistema de seguridad.control |
Tasa de transmisión por defecto 9600, 8 bits de datos, 1 bit de parada, sin paridad |
| Se trata de un sistema de seguridad. | Pasa a través de los comandos RS232-CTL |
| El micrófono | Entrada de línea del micrófono |
| El micrófono 2 | Entrada de micrófono, hay tres opciones con interruptor de diapositiva para seleccionar: 48V Phantom, MIC, LINE |
El usuario puede seleccionar los siguientes modos EDID mediante el comando RS232 o el panel frontal
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH y sus componentes | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280x1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | - ¿ Qué? |
| 6 | 1080P-5.1CH, también | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920x1200 | 18 | 1080P-7.1CH |
| 9 | 1680x1050 | 19 | El usuario |
| 10 | 1600x1200 |
La salida HDMI admite 3 opciones HDCP: FORCE-1.4, Fuerza-2.2, DEPENSADO
El usuario puede seleccionarlo mediante el comando RS232
