Introducción
El conmutador de vídeo multiview sin fisuras de 4x Inputs y 1x Output se desarrolló con el propósito de múltiples fuentes mostradas en una sola pantalla y que admite altas resoluciones de entrada y salida.
El usuario puede manejarlo fácilmente a través de los botones delanteros, el mando a distancia, los comandos USB o RS232.
Campo de aplicación:
Teatro en el hogar; Videoconferencia; Monitoreo de seguridad; Presentación y transmisión; Sistema de enseñanza; Análisis de existencias financieras; Juegos de deportes electrónicos; Display médico.
Cambiar rápidamente los modos de visualización de ventanas distintas
Apoya LPCM, AC3, DD+, DTS, DTS-HD, hasta un canal de audio de 7.1

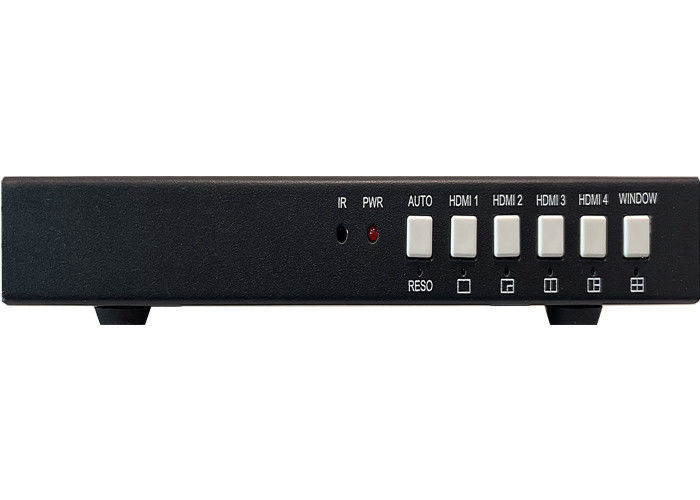

Frente
| Nombre | Descripción |
|
Auto, ¿qué quieres decir? RESO |
Presionar- ¿ Qué?botón para activar o desactivar la función de conmutación automática cuando se trabaja en modo de visualización de ventana única Presione este botón durante 3 segundos para cambiar la resolución de salida (Cuando el LED en el panel frontal se apaga y se enciende una vez, significa que la resolución se enciende una vez) |
|
HDMI 1 y HDMI 2 HDMI 3 y HDMI 4 |
Presione estos botones para seleccionar directamente HDMI 1, 2, 3, 4 para mostrar. Presione estos 4 botones durante 3 segundos para hacer que el interruptor funcione directamente en modo multiview Single, PIP, PBP o 3xWIN |
| La ventana |
Presione este botón, a continuación, la pantalla mostrará un borde amarillo en la ventana 1. seguir pulsando este botón el borde se mostrará en la ventana 2 o 3... a continuación, pulse un botón de entrada como HDMI 1,y luego HDMI 1 se mostrará en la ventana seleccionada actual Presione este botón durante 3 segundos para seleccionar directamente el modo multiview 4xWIN |

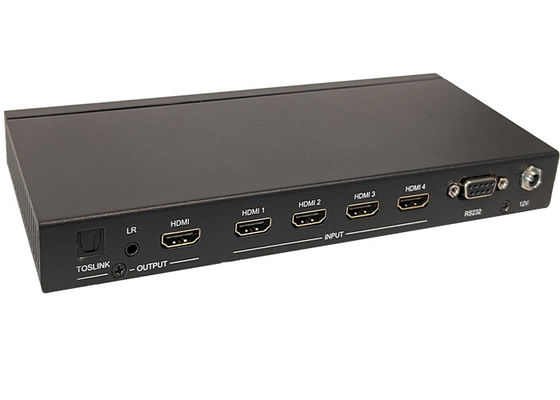

En la parte trasera
| Nombre | Descripción |
| El HDMI- ¿ Por qué? | La salida de escala HDMI es de hasta 3840x2160@60 |
| La salida de audio |
3.5 mm salida L+R, 20 Hz ~ 20 kHz, 1,5 Vrms como máximo; Salida óptica Toslink |
| Inputel | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| Se trata de un sistema de seguridad.control |
Tasa de transmisión por defecto 9600, 8 bits de datos, 1 bit de parada, sin paridad PIN 2 TX (Matriz → PC) PIN 3 RX (Matriz)←PC)
|
| 12V. | Adaptador de alimentación de 12 V para enchufar |
El lado
Hay un puerto USB-Ay un puerto USB-Bel puerto USB-A es para actualizar el firmware, el puerto USB-B se puede utilizar para controlar el PC (como el control RS232-DB9)
| Número | Descripción |
| 1 | Regreso/salida |
| 2 | Selección de entrada de vídeo |
|
3 |
Navegación del menú OSD Menú (Entrar), arriba, abajo, Izquierda, derecha. |
| 4 | Selección del modo de vista múltiple |
| 5 | Selección de entrada de audio |
| 6 | Reservado |
El usuario puede seleccionar los siguientes modos EDID mediante el comando RS232 o la navegación del menú OSD
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH y sus componentes | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH, también | 15 | - ¿ Qué? |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | El usuario |
La salida HDMI admite 3 opciones HDCP: FORCE-1.4, Fuerza-2.2, DEPENSADO
El usuario puede seleccionarlo mediante el comando RS232
