The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
El conmutador puede combinar hasta cuatro señales de video en un solo display UHD o HD.
El conmutador soporta 4x entrada USB-tipo A que se conecta al PC y 2x salida USB que se conecta al ratón y el teclado
El usuario puede administrarlo fácilmente a través de los botones delanteros, el mando a distancia, los comandos RS232 o TCP / IP.
El puerto de salida de espejo HDMI B se puede utilizar para amplificador de audio, captura de video (con HDMI a USB dongle), o pantalla remota (con HDBaseT conversión de caja)
Campo de aplicación:
Teatro en el hogar; Videoconferencia; Monitoreo de seguridad; Presentación y transmisión; Sistema de enseñanza; Análisis de existencias financieras; Juegos de deportes electrónicos; Display médico.
Cambiar rápidamente los modos de visualización de ventanas distintas
Soporte para el control del ratón/teclado con plataformas Windows, Linux y Mac
Apoya LPCM, AC3, DD+, DTS, DTS-HD, hasta un canal de audio de 7.1

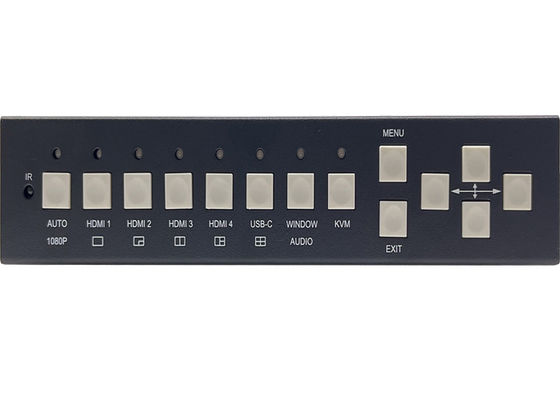

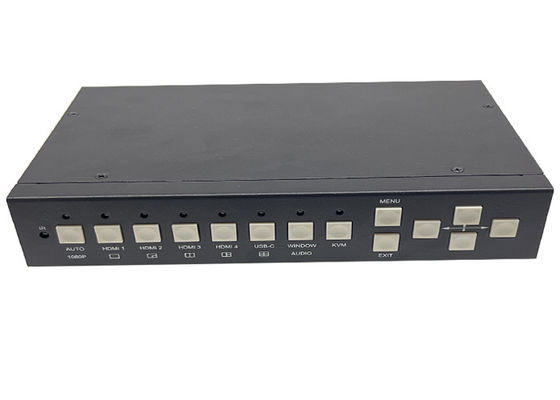

Frente
| Nombre | Descripción |
| - ¿ Qué? |
Presionar- ¿ Qué?botón para activar o desactivar la función de conmutación automática cuando el modo de visualización de una sola ventana Presione este botón durante 3 segundos para cambiar la resolución de salida a 1080p60 |
|
HDMI 1 y HDMI 2 HDMI 3 y HDMI 4 USB-C |
Presione estos botones para seleccionar directamente HDMI 1, 2, 3, 4 o USB-C (sólo vídeo) como fuente de entrada para la pantalla WIN 1 Presione estos botones durante 3 segundos para seleccionar SINGLE, PIP, Modo PBP, 3xWIN o 4xWIN de visión múltiple |
|
La ventana, El audio |
Continúe pulsando este botón habrá un borde que se muestra en la ventana 1 o 2..., luego pulse un botón de entrada como HDMI 1,y luego HDMI 1 se mostrará en la ventana seleccionada actual.
Tenga en cuenta que, cuando se trabaje en modo no SINGLE, el LED siempre está encendido. |
| KVM |
Continuar Presione este botón, la pantalla mostrará un borde en la ventana 1, 2, 3 o 4, luego el usuario puede seleccionar una ventana de visualización como fuente de KVM. Por ejemplo, si se selecciona WIN 2 como fuente KVM, entonces el teclado / ratón USB trasero se cambiará al dispositivo USB-Host que se muestra en WIN 2. |
|
Menú,Exit (salida),
|
Botones de navegación del menú OSD |

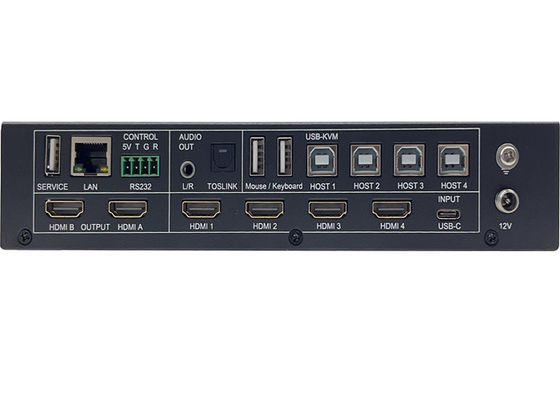

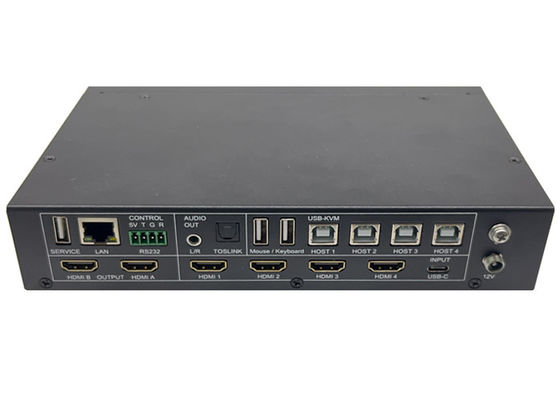

En la parte trasera
| Nombre | Descripción |
| Se aplican las reglas siguientes:- ¿ Por qué? |
La salida de escala HDMI es de hasta 3840x2160@60 HDMI Aes la salida principal |
| Inputel | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C ((Sólo vídeo) |
| Servicio USB | Se utiliza para actualizar el firmware |
| La red local |
Control TCP/IP. Parámetros predeterminados como sigue Dirección IP: 192.168.0.247; Submask: 255.255.255.0 192. ¿Qué está pasando?168.0.1■ NETPORT: 2000. Todos los parámetros pueden ser cambiados por el comando RS232 |
| Se trata de un sistema de seguridad.control |
Conector Phoenix masculino de 4 vías Tasa de transmisión por defecto 9600, 8 bits de datos, 1 bit de parada, sin paridad Se puede cambiar la tasa de Baud a través del menú OSD 5 Vsignifica salida de 5 V;
G.significa tierra |
| La salida de audio | 3.5mm salida L+R y salida digital Toslink óptica |
| KVM |
Conectores USB que se conectan a un PC o a un ratón/teclado 4 puertos USB tipo B conectados al PC 2x puertos USB tipo A para conectarse al ratón o teclado La relación vinculante entre las entradas de video y los dispositivos USB Host es la siguiente: HDMI 1<> Anfitrión 1, HDMI 2<> Anfitrión 2, HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4 HDMI 4 y USB-C no se pueden utilizar como fuente KVM mientras tanto |
| 12V. | Adaptador de alimentación de 12 V para enchufar |
| Número | Descripción |
| 1 | Regreso/salida |
| 2 | Selección de entrada de vídeo |
|
3 |
Navegación del menú OSD Menú (Entrar), arriba, abajo, Izquierda, derecha. |
| 4 | Selección del modo de vista múltiple |
| 5 | Selección de entrada de audio |
| 6 |
Selección de USB-KVM. Lo mismo con la función del botón delantero KVM |
El usuario puede seleccionar los siguientes modos EDID mediante el comando RS232 o la navegación del menú OSD
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH y sus componentes | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH, también | 15 | - ¿ Qué? |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | El usuario |
La salida HDMI admite 3 opciones HDCP: FORCE-1.4, Fuerza-2.2, DEPENSADO
El usuario puede seleccionarlo mediante el comando RS232
El conmutador admite múltiples entradas de video de resolución de hasta 3840x2160@60 y admite múltiples formatos de audio como LPCM, AC3, DD+, DTS, DTS-HD, hasta 7.1 canales de transmisión a través de la función a través de cable HDMI
El usuario puede controlar el volumen de audio cuando la entrada de audio es formato LPCM
Tenga en cuenta que el puerto de entrada USB-C sólo puede aceptar audio LPCM 2.0
El soporte del conmutador después de la resolución de salida de vídeo por un potente motor de escala
| Número | Resolución de salida | Número | Resolución de salida |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50 Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
El Switcher admite 5 categorías de modos de visualización multiview
Solo, PIP, PBP, 3xGanado, 4xGanado
Los usuarios pueden seleccionar diferentes operaciones para diferentes modos Multiview como sigue:
SINGLE: Selección de entradas
PIP: Selección de entradas, Selección de la relación de visualización, Tamaño de la ventana y posición de la subventana
PBP, 3xWIN, 4xWIN: Selección de entradas, Selección de la relación de ventanas, aspecto de la pantalla
Distribución de ventanas de vista múltiple como sigue
El usuario puede hacer más diseños a través de comandos RS232 o navegación de menú OSD
