Procesador de pared de video 3x3 HDMI con 4 entradas 9 salidas

Introducción

El procesador de pared de vídeo 3x3 hdmi con 4 entradas 9 salidas es un procesador de señal de vídeo HDMI 2.0 de alto rendimiento.

Puede utilizarse como un procesador de empalme de pared de vídeo o como un conmutador de matriz de conmutación sin fisuras con 4 entradas y 16 salidas.

Todas las pantallas de salida independientes o las pantallas de pared de vídeo pueden funcionar en modo multiview con un máximo de 4 ventanas.

1.Diseño del panel

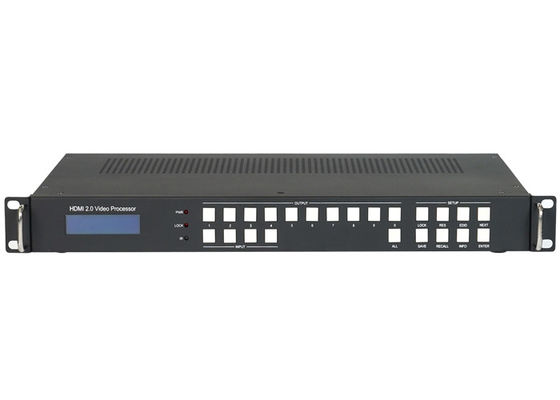

2.1 Vista delantera

• Pantalla de visualización LCM: muestra el estado de enrutamiento de cada canal en la matriz.
• OUT SELECT:1- ¿Por qué no?9, 0, TODO
• SELECCIÓN: 1, 2, 3, 4

Presione salida m + entrada n + entrada, cambiar la entrada n a salida m

• Botón TODO: Presione TODO + INPUT n + ENTER, cambie la entrada n a todos los puertos de salida
• Botón de bloqueo: mantenga presionado este botón durante más de 3 segundos, todos los botones delanteros se bloquearán y no funcionarán.
• Presione los botones RES + OUTPUT m + NEXT + ENTER con guía de la pantalla LCM frontal, para cambiar la resolución de salida de OUTPUT m
• Presione los botones EDID + INPUT n + NEXT + ENTER con guía de la pantalla LCM frontal, para cambiar el modo EDID de INPUT n
• Botón SAVE: Presione SAVE+ OUTPUT m + ENTER, guarde el enrutamiento actual y el diseño de la pantalla en la escena m
• Botón RECALL: presione RECALL+ OUTPUT m + ENTER, escena de carga m para la visualización actual
• Botón INFO: presione continuamente el botón INFO, el panel LCD delantero mostrará la pantalla IR ON/OFF, RS232 Baud Rate y parámetros IP, etc.
• IR: receptor IR, puede desactivarse mediante el comando RS232
• Procesador de pared de video 3x3 HDMI con 4 entradas 9 salidas

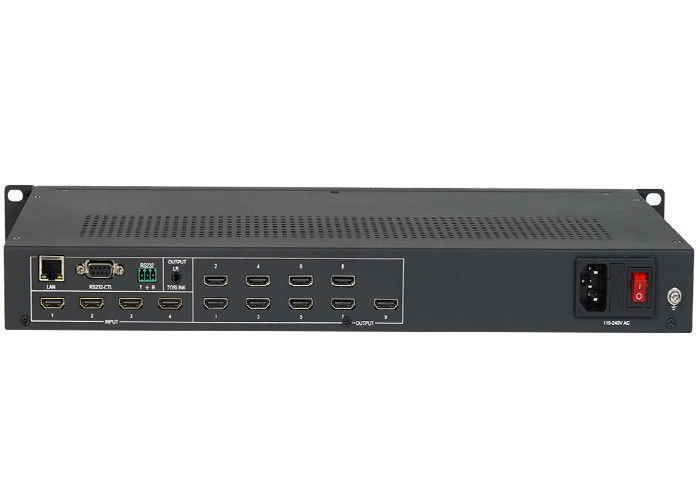

2.2 Vista trasera

• Control de la red local ((TCP/IP o control de la red web)

Dirección IP: 192.168.0.247, Submáscara: 255.255.255.0Puerta: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Cuenta de inicio de sesión web: admin, contraseña: admin

• Se aplican las siguientes condiciones:

Baud Rate: 9600

• - ¿Dónde está el teléfono?

Baud Rate: 9600

T: Unidad principal -> PC, G: Tierra, R: Unidad principal <- PC

• Entradas y salidas

Procesador de pared de vídeo 3x3 hdmi con 4 entradas 9 salidas ;1 salida de audio LR/Toslink(Spdif-Optical)

Nota: La salida de audio se puede cambiar entre IN1, IN2, IN3, IN4 mediante el comando RS232 o PC Tool

Procesador de pared de video 3x3 HDMI con 4 entradas 9 salidas Las fotos son las siguientes:
